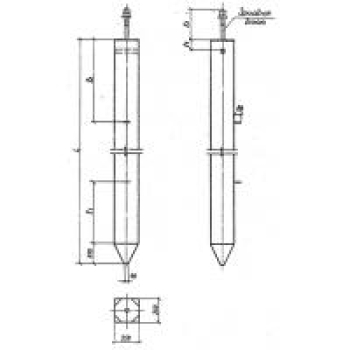

Стандарт изготовления изделия: Серия 3.407.9-146 Сваи вибрированные (энергетические) СН 35-8-1 применяют в строительной сфере, они являются составной частью фундамента, так как позволяют установить практически любой тип опоры линий электропередач. Также используют данные сваи в области энергетики. Это высокопрочные железобетонные изделия, которые представляют собой длинный железобетонный стержень квадратного сечения. Забивание свай СН 35-8-1 производится с использованием спецтехники. Изготовление осуществляется согласно требованиям Серии 3.407.9-146. 1.Варианты написания маркировки. Регламент маркировки свай вибрированных СН 35-8-1 осуществляется согласно Серии 3.407.9-146. В основное обозначение входит буквенное обозначение железобетонного изделия и размерную группу, дополнительно указывают расчетные нагрузки. Марка сваи вибрированной может быть написана по-разному, основные варианты: 1. СН 35-8-1; 2. СН 35.8.1. 2.Основная сфера применения и назначение. Вибрированные энергетические сваи СН 35-8-1 сечением 350х350 применяют при обустройстве фундаментов установок линий электропередач, а также в строительной сфере для сооружения металлических и железобетонных опор ЛЭП. Напряжение подстанций – до 500 кВт. Данные железобетонные изделия отвечают требованиям по прочности на вырывающие и сжимающие нагрузки – СН 35-8-1 обладают запасом по данным нагрузкам. Кроме этого, сваи передают динамические и статические нагрузки на грунт и предотвращают деформации окружающего грунта при сезонных пучениях, замораживаниях-размораживаниях, а также нагрузки на грунт под действием грунтовых вод. Применение железобетонных элементов СН 35-8-1 производится на всех типов грунтов, кроме торфов, скалистых грунтов и глинистых текучих консистенциях. Таким образом, вибрированная свая создает надежную фиксацию всей конструкции и обеспечивает бесперебойную работу линий электропередач. Конец сваи выполнен со специальным заострением, что позволяет их легко заглубить и зафиксировать на применяемом участке, так как опоры ЛЭП создают значительные нагрузки. 3.Обозначение написания маркировки. В обозначение железобетонного изделия входит буквенная и цифровая маркировка. В энергетических сваях СН 35-8-1 буква обозначает тип изделия СН – свая, цифровое обозначение – основные размеры и тип армирования. Габаритные размеры 8000х350х350 , где: 1. 8000 – длина L, мм; 2. 350 – сечение b, мм; 3. Геометрический объем – 0,98 , при этом объем бетона на изготовление одной сваи составляет – 0,96 ; 4. Вес изделия – 2400 . Маркировка наносится на боковую поверхность несмываемой краской ближе к оголовку и включает массу изделия и дату изготовления партии. 4.Основные характеристики и материалы для изготовления. Вибрированные энергетические сваи СН 35-8-1 изготавливают по технологии вибропрессования из тяжелых бетонов, что позволяет получить прочные и долговечные изделия. В качестве сырья используют портландцементы и мелкофракционный песок. По прочности на сжатие бетон должен иметь марку не менее чем М300, что соответствует классу по прочности на сжатие В25. Бетон для свай СН 35-8-1 должен отвечать требованиям по стойкости к морозам и действию воды. Для этого используют марку материала по морозостойкости – F200 и F300, водонепроницаемость соответствует марке W8. Требования по трещиностойкости и надежности должны соответствовать Серии 3.407.9-146. Все это позволяет использовать готовые изделия в условиях низких температур – вплоть до -40 градусов по Цельсию. Для обеспечения заданной прочности энергетические сваи СН 35-8-1 подвергают армированию. Это производят при помощи внедрения в тело сваи металлических стержней класса A-V (применяют как напряженные прутки диаметром 20 мм.). Каркас – тип КП4. Арматурный каркас защищается слоем бетона на 25 мм. Для стойкости прутков каркаса к действию коррозии, их обрабатывают специальными химическими составами. Так как свая СН 35-8-1 имеет значительную массу, то для удобства подъема изделия на высоту в тело закладывают монтажные петли – тип ВСт3 СП2, диаметром 12 мм., класс проволоки A-I (согласно ГОСТ 5781-82). 5.Транспортировка и хранение. Сваи должны транспортироваться спецтранспортом в зафиксированном виде, что полностью предотвращает падение элементов и их растрескивание. Прослойки между слоями свай – деревянные доски. Хранение осуществляется в штабелях высотой до 2,5 метров, также прокладывая каждый слой изделий деревянными подкладками. Монтаж производят при помощи монтажных петель, к которым подцепляют специальные крюки. К оголовкам свай могут крепиться болты или оттяжки, что позволяет поднять сваю на высоту.
