Стандарт изготовления изделия: Шифр 2119рч

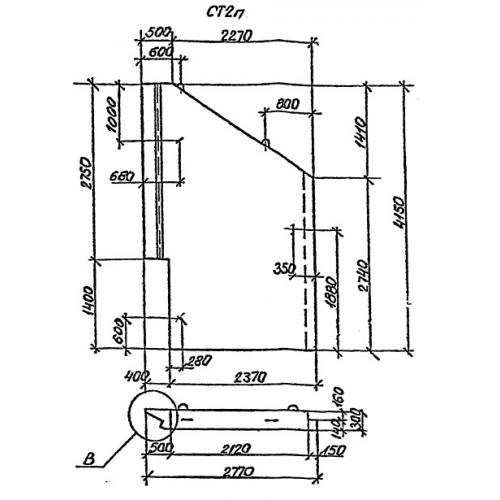

Откосные крылья СТ 2 п/л (шифр 2119рч) Шифр 2119 РЧ предназначены для укрепления дорожных насыпей на участке входа или выхода воды в проходящие через них железобетонные трубы. Комплект откосных крыльев включает в себя два элемента, являющихся зеркальным отражением друг друга, напоминающих по форме трапецию. Обозначения левого и правого элементов отражают их положение при взгляде на железобетонную трубу с внешней стороны. Данный элемент используется совместно с дополняющим его крылом СТ3, являющимся его продолжением для формирования полной откосной стены.
1. Основная сфера применения
Откосные крылья СТ 2 п/л (шифр 2119рч) Шифр 2119 РЧ являются важным элементом при прокладке железобетонных водопропускных каналов под насыпями автомобильных дорог и железнодорожного полотна. Основной их задачей можно считать формирование насыпи в зоне входа и выхода водяного потока, но не менее важно снижение динамического сопротивления жидкости при входе в трубу. Применение стандартизированных откосных стенок, являющихся неотъемлемой частью элементов для сооружения железобетонных труб под дорогами любого назначения, упрощает проектирование и сооружение этих водопропускных сооружений. Все железобетонные элементы, вошедшие в сборник чертежей Шифр 2119, заимствованы в Серии 3.501.1-177.93, но адаптированы к возросшему технологическому уровню заводов и современным требованиям. Откосные крылья СТ 2 п/л (шифр 2119рч) Шифр 2119 РЧ, как и все элементы, входящие в этот комплект документации, рассчитаны на применение в северных условиях, так как именно эта зона страны остро нуждается в массовом строительстве путей сообщения. Заложенный на стадии проектирования запас прочности позволяет использовать их в районах с сейсмичностью до девяти баллов. В основном исполнении откосные стенки рассчитаны на слабоагрессивное воздействие внешней среды, но предусмотрена возможность изменить состав бетонной смеси и нанести гидроизолирующее покрытие для противодействия кислотному или щелочному воздействию.
2. Обозначение маркировка изделия
Откосные крылья СТ 2 п/л (шифр 2119рч) Шифр 2119 РЧ имеют простую маркировку, полностью описывающую их конструктивные особенности:
1. СТ – наименование элемента: стенка откосная;
2. 2 – конструктивная особенность и типоразмер;
3. п/л – указывается только одна из этих букв, позволяющая идентифицировать одну из совместно применяемых деталей, являющихся зеркальным отражением (п - правое исполнение, л - левое исполнение).
Возможно могут быть указаны характеристики, отличающие изделия от серийно выпускаемых, например повышенная химическая стойкость.
Маркировка наносится несмываемой краской на видимую после монтажа поверхность изделия. Кроме собственно обозначения откосной стенки, обязательно наносится логотип или наименование производителя, заводской номер и дата изготовления. По согласованию с заказчиком может наноситься дополнительная информация.
3. Изготовление и основные характеристики
Для изготовления откосных крыльев СТ 2 п/л (шифр 2119рч) Шифр 2119 РЧ используется только тяжелый бетон класса прочности В30. Так же прочность изделий достигается за счет армирования сталью марки AI (диам. от 6 до 40 мм.). Как правило, левая и правая части откосов формируются в одной металлической форме и в дальнейшем используются совместно. Морозостойкость и степень водонепроницаемости определяются разработчиком проекта конкретной водопропускной системы и обязательно указываются в заказе на изготовление. Особые требования предъявляются к отсутствию трещин на поверхности и ее качеству. Максимальный размер усадочных трещин не должен превышать 0,1мм. По требованию заказчика на поверхность, контактирующую с грунтом, наносится защитная гидроизоляция, соответствующая ожидаемым внешним воздействиям. Минимальная отпускная прочность бетона составляет 70%. Все изделия, не достигшие проектной прочности, должны периодически увлажняться.
4. Транспортировка и хранение
Откосные крылья СТ 2 п/л (шифр 2119рч) Шифр 2119 РЧ хранят на специально подготовленных ровных площадках. Допустимо хранение в горизонтальных невысоких штабелях с обязательной установкой между изделиями деревянных прокладок. Недопустимо перемещать откосные крылья волоком или другим способом, способным вызвать их разрушение. Данные изделия пригодны для перевозки любым видом транспорта, имеющим соответствующую грузоподъёмность. Запрещается разгрузка откосных крыльев сбрасыванием или скатыванием по лагам.
