Стандарт изготовления изделия: Серия 3.501.3-183.01

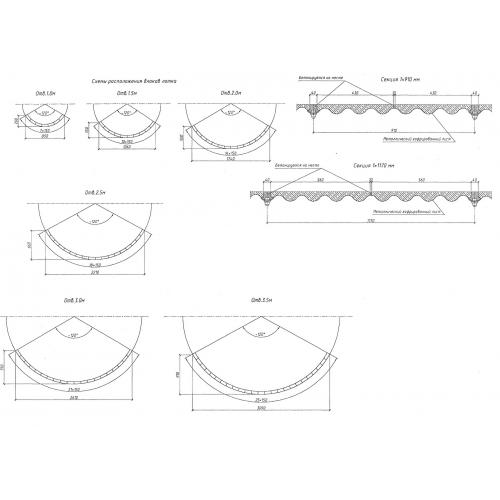

Блок лотка Л 1 (3.501.3-183.01) - это прочное железобетонное изделие, состоящее из двух частей: нижней прямоугольной, с гладкой поверхностью, и располагаемой на ней волнообразной частью. Такие изделия являются элементами обустройства водопропускных труб из гофрированного металла. В данных инженерных конструкциях блоки лотка устанавливаются внутри трубы по всей ее длине и защищают ее от износа и растрескивания, под воздействием различных твердых элементов, стеклянных частиц, мусора, который может перемещаться вместе с потоком воды. В целом, такие водопропускные конструкции применяются под насыпями железнодорожных и автомобильных дорог. Изделия, входящий в ее состав, разработаны для применения, как в умеренных, так и в суровых климатических условиях.
Расшифровка маркировки изделия
Все железобетонные элементы для обустройства водопропускных конструкций обладают определенной буквенно-цифровой маркой, которая содержит в себе сжатую информацию об основных конструктивных особенностях изделия. Рассматривая подробнее расшифровку Л 1 (3.501.3-183.01), можно увидеть следующее:
1. Л - тип конструкции - блок лотка;
2. 1 - типоразмер.
Краской особого состава, на торцевой поверхности готового изделия наносятся нужные при эксплуатации блока лотка сведенья, такие как: маркировка, товарный символ изготовителя (или его краткое наименование), дата выпуска, масса строительного элемента, а также штамп технического контроля.
Материалы и производство
Железобетонный блок лотка Л 1 (3.501.3-183.01) изготавливается в заводских условиях на основании чертежей и пометок из Серии 3.501.3-183.01. Основная цель технологического процесса - формирование изделия заданной формы и размеров, а также высокой плотности, которая достигается уплотнением бетонной массы. Блок Л 1 (3.501.3-183.01) формуется из мелкозернистого бетона В30, полимербетона или асфальтобетона, состав которого должен соответствовать ВСН 176-78. Марка бетонной смеси по морозостойкости устанавливается в зависимости от климатических условий объекта строительства и варьируется от F200 до F300. Так как будущее изделие будет эксплуатироваться под воздействием воды, марка по водонепроницаемости должна быть не менее W6. Также данные лотки в процессе монтажа в швах обязательно заполняются цементным раствором марки М200 или асфальтобетоном.
Необходимая прочность изделия достигается в процессе армирования. Армирование блока лотка Л 1 (3.501.3-183.01) осуществляется с помощью сетки из проволоки диаметром 3 миллиметра класса Вр.
Внешний вид и качество наружного слоя железобетонного блока лотка Л 1 (3.501.3-183.01) должны удовлетворять определенным требованиям, таким как: отсутствие наплывов бетона и раковин, отсутствие трещин, за исключением технологических. Предприятие - изготовитель должно сопровождать каждую принятую технических контролем партию изделий или часть партий паспортом, подтверждающим качество.
Хранение и транспортировка
Железобетонные блоки Л 1 (3.501.3-183.01) хранят в специальных складских помещения с плотным выровненным полом и уклоном для отведения воды. Важным условием является использование деревянного инвентаря - подкладок из сухой древесины. Чтобы сохранить изделия в пригодном для эксплуатации состоянии, погрузочно - разгрузочные работы, а также транспортирование должно происходить максимально корректным образом. Перевозка блоков лотков Л 1 (3.501.3-183.01) осуществляется автомобильным, железнодорожным и речным видами транспорта, с исключением возможности навалов изделий друг на друга, а также с соблюдением всех правил и мер безопасности.
