Стандарт изготовления изделия: Серия 1.134.1-12
Блоки вентиляционные ВБП 9-30-3 т – это плоские монолитные конструкции с продольными сквозными отверстиями для вентилирования жилых помещений. Такие материалы делятся на несколько основных типов в зависимости от своего назначения и места установки в здании. К примеру, бывают поэтажные (теплого чердака) и наружные (холодного чердака и крышные) элементы. На наружной поверхности изделий предусмотрены так называемые вафли – технические углубления, расположенные по контуру отверстий. При монтаже их пробивают в нужных местах и устанавливают туда вентиляционные решетки. Блоки обладают завидной прочностью, они не чувствительны к воздействию влаги и противопожарны (предел огнестойкости – не менее получаса).
1. Варианты маркировки
При маркировании вентиляционных блоков ВБП 9-30-3 тп производитель должен ориентироваться на указания технических нормативов Серия 1.134.1-12 и ГОСТ 23009-78. Существует всего несколько допустимых вариантов написания марки:
1. ВБП 9-28-3 т;
2. ВБП 9-28-3 п;
3. ВБП 9-30-3 т;
4. ВБП 9-30-3 п.
2. Основная сфера применения
В качестве вентиляционных каналов блоки ВБП 9-30-3 т устанавливаются в 9-этажных зданиях при высоте каждого отдельного этажа 2,8 или 3 метра. Изделия требуют наличия стандартных инженерно-геологических условий и являются конструкциями самонесущими, то бишь не рассчитаны на восприятие каких-либо нагрузок помимо собственного веса. При проведении соответствующих расчетов блоки могут применяться в том числе и для многоэтажных построек.
3. Обозначения маркировки изделия
Марка, присвоенная железобетонному изделию, указывает на его основные конструктивные характеристики и габариты. Она состоит из нескольких групп букв и цифр, каждая из которых несет определенную смысловую нагрузку. Марка ВБП 9-30-3 т расшифровывается так:
1. ВБ – вентиляционный блок;
2. П – тип блока (поэтажный);
3. 9 – ширина в дм.;
4. 30 – высота в дм.;
5. 3 – толщина в дм.;
6. т – тяжелый бетон.

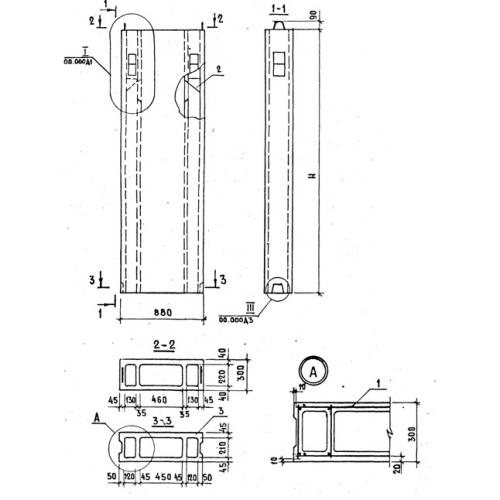

При выборе подобных строительных материалов также очень важно учитывать их фактические размерные параметры. Для интересующего нас наименования они представлены следующими значениями:
Длина = 880;
Ширина = 2990;
Высота = 300;
Вес = 850;
Объем бетона = 0,34;
Геометрический объем = 0,7894.
Эти параметры должны указываться при нанесении маркировочных обозначений непосредственно на готовую партию изделий. Они также дополняются сведеньями о дате выпуска и логотипом компании-производителя, что существенно облегчает процесс сортировки готовых стройматериалов.
4. Изготовление и основные характеристики
Изготавливаются вентиляционные блоки ВБП 9-30-3 т в соответствии с требованиями Серии 1.134.1-12 и техническими условиями ГОСТ 17079-71. Для изделий этого типа применяется тяжелый бетон или бетон на пористых заполнителях (повышает стойкость к низким температурам) марки прочности на сжатие М150. В качестве заполнителя используется высушенный до постоянной массы крупнофракционный (10 мм) кварцевый песок. Армирующая основа составляется из плоских каркасов и сеток, которые методом контактно-точечной сварки соединяются в пространственные конструкции. При этом применяется арматурная проволока класса Вр- І, а закладные изделия выполняются из углеродистой прокатной стали А-ІІІ. К готовому каркасу также крепят монтажные петли из гладкой арматурной стали А-І. Формовка вентиляционных поэтажных блоков осуществляется в специальных вертикальных металлических формах. К складированию и поставке на строительные объекты блоки допускаются только по достижению отпускного уровня прочности (70% от проектной марки для тяжелого бетона и 80% для легкого). Соответствие проектным чертежам, отсутствие недопустимых отклонений и дефектов на поверхности блоков проверяется в ходе обязательных приемо-сдаточных испытаний.
5. Транспортировка и хранение
На специальных складских помещениях и на крытых площадках железобетонные вентиляционные блоки ВБП 9-30-3 т сортируют по типоразмерам, а затем устанавливают на деревянные подкладки толщиной не менее чем 25 мм. Хранят изделия в рабочем вертикальном положении. Дополнительным гарантом сохранности является наличие подготовленной выровненной основы. Между рядами блоков предусматривается расстояние достаточное для свободного доступа подъемного оборудования, кроме того их необходимо располагать так, чтобы хорошо просматривались маркировочные обозначения на боковых гранях.
В качестве грузового транспорта для подобных блоков используются специальные панелевозы и железнодорожные платформы. При перевозке ЖБ элементы также остаются в вертикальном положении: их тщательно фиксируют для защиты от ударов и смещений и прокладывают такими же, как и при складировании, инвентарными материалами.
