Стандарт изготовления изделия: Серия 3.407.1-157
Стойка опор предварительно напряженная СОН 44-29 - это высокопрочное изделие, созданное путем соединения бетона и стального каркаса в единый монолит. Конструкция представлена прямоугольной формы, с квадратным сечением в поперечном разрезе. В целом, данная стойка разработана для применения ее при строительстве электрической подстанции 35-500 кВ, в которых она служит для установки электротехнического оборудования. К условиям для эксплуатации данных элементов относится расположенность строительной площадки в первом, втором, третьем или четвертом климатических районах с минимальной температурой наружного воздуха по самой холодной пятидневки до минус сорока градусов по Цельсию.
Расшифровка маркировки
Все железобетонные детали обладают универсальной маркой, благодаря которой можно быстро и легко распознать изделие в широком номенклатурном ряду. Маркировка состоит из буквенно-числового кода, который несет в себе смысловую нагрузку об основных характеристиках изделия. Так если рассматривать расшифровку СОН 44-29, можно узнать следующую информацию:
1. СОН - название конструкции - стойка опор предварительно напряженная;
2. 44 - длина в дм;
3. 29 - несущая способность.
Все необходимые при эксплуатации сведенья, в том числе и маркировка, наносятся водостойкой контрастной краской на поверхности готового изделия.
Материалы и производство
Основным нормативом, в котором закреплены требования для изготовления стоек опор, является Серия 3.407.1-157. Технологический процесс складывается из нескольких последовательно выполняемых операций, каждая из которых сопровождается пооперационным контролем. Одним из основных материалов для выпуска СОН 44-29 является тяжелый бетон класса В30. Входящие в его состав сульфатостойкий портландцемент, портландцемент, щебень, гравий и вода рационально подобраны и качественно уплотнены. Марка бетонной смеси по морозостойкости определяется в зависимости от расчетной температуры наружного воздуха в районе строительства и должна приниматься не ниже:
1. до -20 градусов по Цельсию - F100;
2. от -21 до -40 градусов по Цельсию - F150;
3. ниже -40 градусов по Цельсию - F200.
Марка бетона по водонепроницаемости назначается не ниже W6. Прочность бетона в момент отпуска с завода должна быть не ниже 100% в зимнее время и 75% - летом.

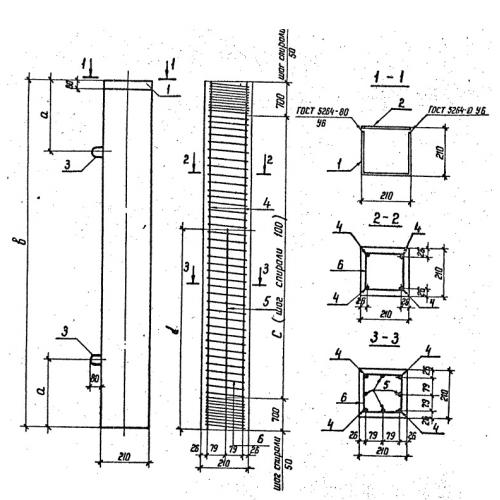

Наличие стального каркаса в стойке обязательно, благодаря ему изделие приобретает большую прочность и надежность. Так армирование СОН 44-29 осуществляется с помощью напрягаемой и ненапрягаемой арматуры, из которой посредством контактно-точечной сварки составляется каркас. Применяемая здесь сталь - класса АтVI диаметром 12 миллиметров, с использованием обыкновенной арматурной гладкой проволоки класса В-I. Для упрощения погрузочно-разгрузочных процессов, в тело конструкции закладывается монтажная петля из гладкой стали класса А-I марок ВСт3сп2 и ВСт3пс2.
Приемка готовых стоек осуществляется партиями. Во время приемочного контроля проверяется соответствие геометрических параметров изделия заданным, состояние поверхности конструкций - они должны быть гладкие, без наплывов бетона и раковин, а также проверяются такие технические показатели как прочность, жесткость и трещиностойкость.
Хранение и транспортировка
Складское помещение для стоек должно быть обустроено таким образом, чтобы хранящиеся в нем изделия были полностью защищены от осадков и других воздействий окружающей среды. Данные длинномерные изделия хранятся в один ряд, с использованием деревянного инвентаря. Перевозятся СОН 44-29 специализированным транспортом, обладающим необходимой грузоподъемностью, с применением креплений, обеспечивающих надежную фиксацию продукции.
