Стандарт изготовления изделия: Серия 3.407-57/87
Приставки железобетонные (пасынки) используют в теплоэнергетической сфере при строительстве электроопор, как деревянных, так и железобетонных. Данные изделия используют для закрепления опор электропередач с напряжением до 35 кВт.
1.Варианты написания маркировки.
Приставки железобетонные ПТ 43-2 маркируют согласно действующему Стандарту Серия 3.407-57/87. В обозначение входит буквенно-цифровая группа, где указывают тип изделия и основной размерный ряд, учитывая расчетные нагрузки несущей способности. Маркировка пасынков из железобетона может быть написана разными вариантами:
1. ПТ 43-2;
2. ПТ 43-2 а;
3. ПТ 43-2,2;
4. ПТ 43-2-1;
5. ПТ 43-2-4;
6. ПТ 43-2-6.
2.Основная сфера применения пасынков ПТ 43-2 .
Основное предназначение железобетонных приставок тип ПТ 43-2 это закрепление опор высоковольтных линий напряжением до 35 кВт. Могут быть также использованы при обустройстве телефонных или телеграфных линий, а также при обустройстве радиофикационных сетей, спутниковых линий. Применение для деревянных или железобетонных опор обусловлено проектом. Например, использование только деревянных опор линий электропередач не допускается, так как материал дерева быстро изнашивается и имеет невысокие эксплуатационные свойства. Данные способы подходят для сооружений ЛЭП номиналом до 35 кВт.
За счет того, что железобетонные пасынки ПТ 43-2 изготавливают из специальных бетонов, их применение может осуществляться в условиях критически низких температур (-55 градусов по Цельсию), при высокой сейсмичности (вплоть до 7-9 баллов по шкале Рихтера), а также в условиях малоагрессивного воздействия сред. Так пасынки ПТ 43-2 в водонасыщенном состоянии должны выдерживать многократные циклы замораживания-размораживания, при этом не разрушаясь.
3.Обозначение маркировки изделий.

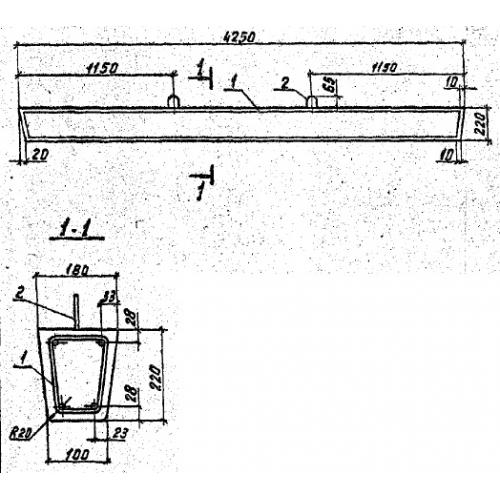

Железобетонные приставки ПТ 43-2 изготавливают согласно Серии 3.407-57/87 и ТУ 5863-006-00113557-94 . Тип изделия ПТ пасынок трапециевидный; основные габаритные размеры 4250х180х220 , где:
1. Длина, L 4250 ;
2. Ширина, B 180 ;
3. Высота, H 220 .
Дополнительно указывают:
1. Масса пасынка 325;
2. Геометрический объем 0,1683 ;
3. Объем бетона - 0,13 .
Условные обозначения ПТ 43-2 , где:
43 длина (дм);
2 условное обозначение несущей способности.
4.Основные характеристики и материалы для изготовления.
Железобетонные приставки или пасынки ПТ 43-2 изготавливают из тяжелых бетонов методом вибропрессования. Требования по технологии изготовления содержит ГОСТ 14295-75 и Серия 3.407-57/87. За счет высокого уплотнения бетонной смеси, готовое изделие отвечает высоким прочностным характеристикам и может применяться в ответственных узлах.
Бетон для ПТ 43-2 должен отвечать следующим параметрам:
1. Марка по прочности на сжатие соответствует М350;
2. Класс бетона по прочности на сжатие - не менее чем В25;
3. Марка по морозостойкости не менее чем F150 и F200 (то есть не менее чем 150-200 циклов замораживания-размораживания);
4. Водонепроницаемость бетона не менее чем W4;
5. Отпускная прочность бетона для ПТ 43-2 не менее чем 90 кг/м2;
6. Категория лицевой стороны бетона А7.
Для повышения прочности ПТ 43-2 производится обязательное армирование сварным (метод контактно-точечной сварки) или вязаным каркасом тип Кр7-1С и Кр7-2С (для сварного каркаса), или Кр7-1В и Кр7-2В (для вязального каркаса). Спирали между собой связывают вязальной проволокой. Для прутков используется арматура класса А-III, А-IV диаметров 10 и 12 мм. согласно ГОСТ 5781-82. Предельное отклонение по шагу поперченного расположения арматурного каркаса допускается не более +15 мм и -40 мм. Дополнительно закладывают монтажные петли в тело приставки тип ПЯ-2 диаметром 6 мм. Стоит отметить, что изделия с раковинами, выбоинами, оголенной арматурой не допускаются к эксплуатации, так как изделия подвержено разрушению. Качество железобетонных изделий проверяется поэтапно.
Готовые изделия обладают необходимым запасом по прочности, поэту срок эксплуатации значительно продлевается. За счет высоких эксплуатационных характеристик пасынки ПТ 43-2 погруженные в грунт подвергаются незначительному действию со стороны среды.
5.Хранение и транспортировка изделий.
Железобетонные изделия приставки ПТ 43-2 транспортируют при помощи спецтранспорта, погрузка производится при помощи крана путем присоединения крюков к монтажным петлям. Перевозят пасынки в горизонтальном положении, прокладывая слои деревянными досками. Хранят ПТ 43-2 штабелями высотой до 2,5 метров. Между изделиями укладывают деревянные прокладки толщиной не менее 3 см.
