Стандарт изготовления изделия: Серия 1.225-2
Прогоны ПРГ 32-1,4-4 АIV — довольно распространённый тип железобетонных изделий, используемых в строительстве для обеспечения должного уровня прочности зданий. В конструкциях сооружений прогоны располагаются горизонтально и опираются на несущие элементы, а сверху укладывается настил — плиты перекрытия или иные его разновидности.
Изделия данного номенклатурного ряда представляют собой жёсткие конструкции из тяжёлого бетона, образующие в сечении букву «Т». Такие сечения относятся к тавровым. Главным документом, устанавливающим правила проектирования и строительства зданий с использованием рассматриваемой разновидности прогонов, является Выпуск №7 Серии 1.225-2. В соответствии со стандартами, разработанными в нем изделия данного номенклатурного ряда запроектированы на восприятие четырех видов равномерно-распределенных нагрузок; при этом каждой модели соответствует определенное значение одного из них, которое указывается в маркировке.
1. Варианты маркировки
В зависимости от эксплуатационных характеристик каждого конкретного изделия и его габаритных размеров предусмотрены следующие варианты написания маркировочного обозначения:
1. ПРГ 32-1,4-4 AIII;
2. ПРГ 32-1,4-4 AIV;
3. ПРГ 32-1,4-4 т.
2. Основная сфера применения
Прогоны ПРГ 32-1,4-4 АIV применяются при проектировании и строительстве зданий общественного назначения, стены которых обычно выполняются из кирпича, а иногда и иных материалов. Основная их функция заключается в создании опоры для кровель, плит перекрытий и других элементов (тем самым конструкция сооружения укрепляется и обеспечивается ее максимальная устойчивость). Также прогоны применяют при обустройстве оконных, дверных и арочных проемов. Согласно принятым нормам, внутренняя среда эксплуатации готового сооружения должна относится к классу неагрессивных.
3. Обозначение маркировки изделия
Требования к маркировочному буквенно-цифровому обозначению прогонов таврового сечения изложены в Серии 1.225-2, Вып. 7. В нём отражена основная эксплуатационная характеристика изделия — величина расчётной нагрузки, выраженная в сотнях кгс/м, а также главный габаритный размер — длина. Например, обозначение ПРГ 32-1,4-4 АIV расшифровывается следующим образом:
1. ПРГ — тип изделия (прогон);
2. 32 — длина изделия в дц.;
3. 1 - ширина изделия в дц.;
4. 4 - высота изделия в дц.;
5. 4 - нагрузка;
6. AIV-арматура.

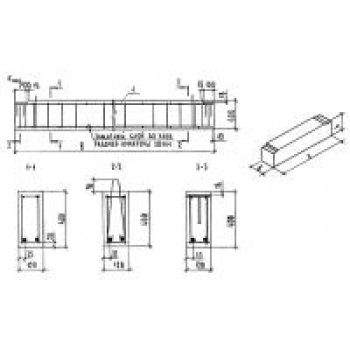

Прогон марки ПРГ 32-1,4-4 АIV имеет следующие основные параметры:
Длина = 3180;
Ширина = 120;
Высота = 400;
Вес = 380;
Объем бетона = 0,15;
Геометрический объем = 0,1526.
4. Изготовление и основные характеристики
Прогоны ПРГ 32-1,4-4 АIV изготавливают на специализированных заводах из тяжелого бетона, для которого принята марка «400». В соответствии с установленными нормами 100%-ая прочность материала достигается предприятием-производителем в срок до 28-ми дней. Технология изготовления — поточная или конвейерная.
Армирование изделий принято предварительно напряженной арматурой и пространственными каркасами. Для достижения данной цели используется сталь, относящаяся к классу A IV по ГОСТ 5781-75. В качестве способа натяжения арматуры и создания необходимого напряжения используется электротермический метод. Изготовление арматурных изделий принято на многоэлектродных машинах. Сборка и сварка каркасов осуществляется в строгом соответствии с ГОСТ 10922-75.
Для удобства монтажа прогоны снабжаются подъемными петлями. Для их выполнения используют сталь, относящуюся к классу АI и маркам ВСт3сп2 и ВСт3пс2, причём использование последней марки допускается только при монтаже в условиях температуры выше -40C.
В качестве основных характеристик изделия можно отметить их огнестойкость и собственный вес. Значение предела огнестойкости для прогонов рассматриваемого номенклатурного ряда лежит в пределах от 1,8 до 2,3 часа, поэтому огнестойкость зданий, для которых могут быть использованы данные конструкции, относят к I-II степени.
Собственный вес изделий определяется в зависимости от их ширины. Для прогонов шириной 420 мм значения расчетного и нормативного веса составляют 420 кгс/м и 380 кгс/м соответственно. Если прогон имеет длину 540 мм, то его расчетный вес будет равен 610 кгс/м, а нормативный — 555 кгс/м.
5. Транспортировка и складирование
Основным документом, устанавливающим правила транспортировки и складирования прогонов ПРГ 32-1,4-4 АIV, является ГОСТ 13013-75. При хранении изделия укладывают штабелями высотой до 2-х метров, при этом используют деревянные прокладки. При транспортировке конструкций важно предотвратить любые их смещения. Погрузка и разгрузка осуществляется с помощью специализированной техники под жестким контролем специалистов. В целом, к перевозке и складированию прогонов предъявляют требования, являющиеся общими для всех ЖБИ.
