Стандарт изготовления изделия: Серия 3.501.1-177.93
Звенья прямоугольных труб ЗП 10-100 – это неизменный атрибут водотоков периодического и постоянного действия. Изготавливают звенья из высокопрочного армированного бетона с расчетом на восприятие колоссальных нагрузок от вышерасположенного грунта дорожной насыпи (именно под ней располагают водосборные трубы). Высота сооружения может достигать 19-20 метров, поэтому водовод работает в условиях суровых нагрузок. Конструктивно элементы выглядят как прямоугольные звенья с отверстием той же формы. Толщина стенок рассчитывается таким образом, чтобы обеспечить нормальную работу водовода, без каких-либо разрушений и вмешательств на укрепление конструкции или ее ремонт и обслуживание.
1. Варианты написания маркировки.
Действующий регламент Серия 3.501.1-177.93 предписывает возможность записи маркировочных знаков для звеньев прямоугольных труб ЗП 10-100 различными способами, что не является ошибкой:
1. ЗП 10-100;
2. ЗП 10.100;
3. ЗП 10 100.
2. Основная сфера эксплуатации.
Водосборные системы с применением звеньев прямоугольных труб марки ЗП 10-100 используются в дорожных насыпях авто- и железных дорог, где требуется отвод большого объема атмосферных вод. Дорожные сооружения не могут эксплуатироваться без водосборных систем, так как подмытие насыпи приводит к ее быстрому разрушению и выходу из строя. Чаще всего звенья труб марки ЗП применяются для водотока постоянного действия. Высота насыпи может достигать 20 метров – для автомобильных дорог, и 19 метров – для железнодорожных сооружений.
3. Обозначение маркировки.
Обозначение звеньев труб ЗП 10-100 производится согласно требованиям Серии 3.501.1-177.93.
1. ЗП -звенья прямоугольных труб;
2. 10- типоразмер;
3. 100-длина, указывается в дц.
Кодировку наносят на готовое изделие на боковую поверхность ближе к основанию. Используют черную краску, которая не смывается на протяжении всего срока использования трубы..

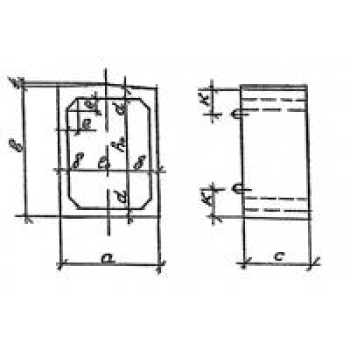

Основные размерные характеристики для звеньев ЗП 10-100:
Длина = 1000;
Ширина = 2260;
Высота = 2380;
Вес = 3500;
Объем бетона = 1,41;
Геометрический объем = 5,3788.
4. Основные характеристики материалов.
Звенья прямоугольных труб ЗП 10-100 производят методом вибропрессования, часто применяют технологии центрифугирования. Основной материал – тяжелый бетон на основе портландцементов марки прочности М400 и мелкозернистых инертных наполнителях. Бетон берется класса прочности В30. Очень важно, чтобы бетон отвечал всем требованиям морозостойкости, водонепроницаемости и трещиностойкости, так как звенья труб эксплуатируют в условиях внешней среды различной агрессивности. Допускается использование бетона стойкого к температурным перепадам, берется марка F300. Поглощение влаги допускается не более 4% по объему изделия, то есть водонепроницаемость должна соответствовать марке W6. Повышение свойств пластичности бетона и его стойкости к химически агрессивным средам производится путем введения в исходный состав пластифицирующих, воздухововлекающих и газообразующих добавок.
Повышение прочностных характеристик в соответствии с данными технического проекта достигается путем выполнения армирования изделий стальными конструкциями. Для этого из арматурной проволоки (элементы не подвергают предварительному напряжению) изготавливают сварные пространственные каркасы. Используется сталь класса А-300 по ГОСТ 5781-82. Качественное армирование гарантирует нужную жесткость и прочность конструкции водотока, поэтому допускается применение сооружения в условиях высокой сейсмической активности – до 9 баллов по шкале Рихтера. Для выполнения монтажных работ звенья труб имеют такелажные петли, по условиям проекта петли могут не предусматриваться. Элементы изготавливают из горячекатаной проволоки. Все металлические компоненты подвергают антикоррозионной защите.
5. Транспортировка и хранение.
Транспортируют звенья прямоугольных труб ЗП 10-100 спецтранспортом различного вида. Крупные партии поставляют по железной дороге или морю. Массивные изделия грузят с применением спецтехники нужной грузоподъемности. Кран должен иметь специальные грузозахватные механизмы, применение цепей и тросов – не допускается. Погрузо-разгрузочный комплекс работ выполняется со всеми мерами предосторожности и в соответствии с правилами техники безопасности. При перевозке звенья надежно фиксируют стальной лентой или проволокой. Между ними прокладывают досками, чтобы исключить биение элементов друг о друга, вследствие чего могут появиться различные дефекты.
Хранение продукции осуществляется в условиях крытого склада в штабелях в горизонтальном положении. Высота не должна превышать 4 метров. Слои прокладывают деревянными досками, чтобы обеспечить сохранность каждого звена от порчи. Формируют невысокие стопки с условием нормального подъезда спецтехники для отгрузки изделий.
