Стандарт изготовления изделия: Шифр 1484
Плиты фундамента П 1-240 представляют собой прочные прямоугольные блоки из тяжелого бетона, армированного сталью. Они предназначаются конкретно для обустройства основания под железобетонные водопропускные трубы Серии 3.501.1-177.93. Ключевыми преимуществами данных строительных материалов являются повышенная защита от разрушающих атмосферных воздействий, впечатляющая долговечность и способность применятся практически в любых климатических зонах страны. Данные изделия создаю прослойку между почвой и железобетонной трубой, надежно защищая вторую от контакта с грунтовыми водами, повышенной щелочности и от опасных сдвигов.
1. Варианты маркировки
Стандартизированная схема выпуска типовых ЖБИ предполагает обязательный этап маркирования продукции. Плиты фундамента Ф маркируются черной несмываемой краской по официально утвержденным шаблонам, а сами способы написания шифра представлены несколькими основными вариантами:
1. Ф 11;
2. Ф 12;
3. Ф 13;
4. Ф 19.
2. Основная сфера применения
Как уже говорилось выше, плиты фундамента П 1-240 по своей сути изделия универсальные. За счет высоких эксплуатационных характеристик они пользуются немалой популярностью в современном строительстве и применяются для защиты практически всех типов труб для автомобильных и железных дорог. Эксплуатация может осуществляться как в умеренных, так в суровых и особо суровых климатических условиях. Плиты отлично справляются с любыми погодными напастями и образуют по-настоящему надежную защиту для водопропускных систем под дорожными насыпями. С помощью подобных конструкций обустраиваются периодические водотоки без обледенения. При этом в приоритете стоит равнинная местность.
3. Обозначения маркировки изделия
Правила маркирования сборных железобетонных труб для дорог и их комплектующих, в первую очередь таких, как плиты П 1-240, указаны в уже знакомой нам Серии 3.501.1-177.93. Этот типовый проект предписывает нанесение шифра на боковые грани каждого десятого изделия выпущенной партии как минимум, а сама марка плит расшифровывается совсем просто:
1. Ф – плита фундамента;
2. 13 – порядковый номер типоразмера.

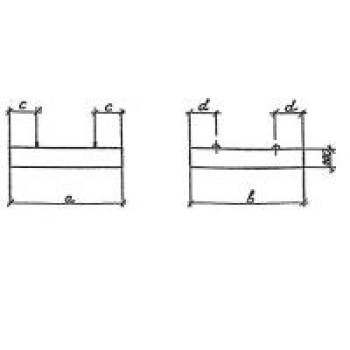

При проектировании и изготовлении плит данный типоразмер неизменно соответствует изделию с такими габаритными характеристиками:
Длина = 2400;
Ширина = 500;
Высота = 200;
Вес = 600;
Объем бетона = 0,24;
Геометрический объем = 0,24.
Маркировочные обозначения присваиваются любому типовому ЖБ материалу на самых ранних стадиях производства. Они служат для составления технической документации и для сортирования готовой продукции на складах.
4. Изготовление и основные характеристики
Согласно с техническим нормативом Серия 3.501.1-177.93 фундаментные плиты для труб П 1-240 делаются из надежного армирующего каркаса и защитного бетонного слоя. Каркас в свою очередь выполняется из гладкой арматуры повышенной прочности (углеродистая горячекатаная сталь класса А-ІІІ). Основными составляющими бетонной смеси, которой этот каркас заливается на ранних этапах изготовления, является высококачественных портландцемент, натуральные заполнители и специальные пластификаторы для укрепления, если того требует проект. Класс бетона по прочности на сжатие берется В20, его марка водонепроницаемости принята W6, а вот количество выдерживаемых циклов замораживания и оттаивания целиком и полностью зависит от проекта заказчика. Так, если плита предназначена для установки в районе с умеренным климатом (средняя температура самого холодного месяца -10 градусов и выше), то марка ее морозостойкости будет составлять F100. Для суровых климатических условий (до -20 включительно) это F200. В конструкции плит также предусматривается наличие строповочных петель, которые обеспечивают безопасность при проведении погрузочных и монтажных работ.
Сам процесс изготовления протекает в несколько стадий. После подачи бетона в формы с армирующим каркасом, заранее закрепленным в проектном положении, заготовка отправляется на формовку под воздействием вибрационных столов, а затем на сушку в специальных закрытых камерах. После наступает несколько часов отдыха и остывания, готовые изделия освобождают от опалубки и отправляют на прохождение приемки – испытаний на прочность и трещиностойкость, изучения внешних характеристик и соответствия проектным размерам.
5. Транспортировка и хранение
Залогом сохранности железобетонных плит фундамента П 1-240 при хранении и перевозке является беспрекословное соблюдение нескольких правил безопасности: складирование ровными невысокими штабелями, послойное изолирование материалов деревянными досками, подъем на высоту исключительно посредством соответствующей техники, тщательная фиксация материалов в кузове грузового транспорта.
