Стандарт изготовления изделия: Серия 3.501.1-177.93
Плиты фундаментные Ф 4 применяют в строительстве водосборной системы. Однако ее укладка не может быть произведена без специального фундамента. Конструктивно элементы представляют собой прямоугольные массивные блоки без выступов и уступов.
Фундамент водотока воспринимает колоссальные нагрузки, поэтому должен обладать достаточным запасом прочности, а также такими свойствами как надежность и долговечность. Достаточная биологическая стойкость железобетона, из которого изготовлены фундаментные плиты Ф 4, позволяет их эксплуатировать долгий срок без ремонта и вложений средств на техническое обслуживание водосборной системы дорожной насыпи. Фундамент данной марки подходит для монтажа на сжимаемых и просадочных грунтах, а также для эксплуатации в агрессивной среде.
1. Варианты написания маркировки.
Плиты Ф 4 обозначают по строгим нормам действующей Серии 3.501.1-177.93. Данный регламент допускает выполнять запись маркировочных знаков в разрешительной документации разными вариантами:
1. Ф 4.
2. Ф.4.
3. Ф-4.
2. Основная сфера эксплуатации.
Плиты фундаментные Ф 4 применяются в строительстве периодически действующих водоток автодорожных и железнодорожных насыпей, высота которых не превышает 20-метровой отметки. Блоки укладывают на щебенчато-песчаное основание толщиной не менее 10 см, поэтому фундаменты могут смело использоваться в районах с высокой сейсмической активностью (до 9 баллов по шкале Рихтера). Изделия для водотоков обязательно гидрофобизируют, что позволяет повысить водостойкость бетонного элемента. Грамотно уложенные плиты позволяют построить надежный и прочный водовод, смещение или сползание которого исключено. Это также предохраняет водосборную трубу от разрыва.
3. Обозначение маркировки.
Маркировочные знаки – это тип изделия и его основная размерная группа. Все стандарты по этому вопросу содержит Серия 3.501.1-177.93. Обозначение можно найти на одной из граней блоков. Его наносят черной краской и пишут нормальным читаемым шрифтом.

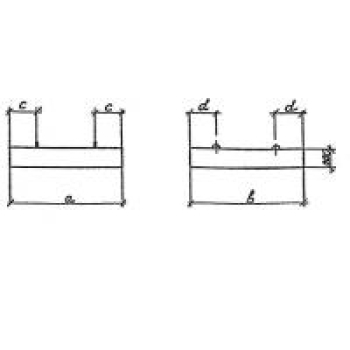

Основные размерные параметры плит Ф 4:
Длина = 1500;
Ширина = 1500;
Высота = 200;
Вес = 1100;
Объем бетона = 0,45;
Геометрический объем = 0,45.
4. Основные материалы для изготовления.
Плиты фундаментов Ф 4 работают под действием колоссальных нагрузок, в том числе испытывают постоянное действие воды, динамические удары, морозное пучение грунтов и прочие неблагоприятные условия. Для того чтобы блок исполнял свое прямое предназначение, он должен обладать высокой прочностью и стойкостью к действию внешней среды и атмосферным осадкам.
Основные материалы – тяжелые бетоны высоких марок прочности (М200 и выше). Смеси берут морозостойкие (до 300 циклов промерзания бетона и его последующего размораживания, что позволяет эксплуатировать блоки при расчетной температуре до -40 градусов), со значительной водонепроницаемостью и минимальным водопоглащением (порог не превышает 4%-ный порог). Обязательно в расчет берется трещиностойкость. Параметры регламентированы действующими стандартами.
Достижение проектных параметров по прочности выполняется при армировании плит стальными конструкциями. Сваривают пространственные каркасы из арматурной проволоки класса стали А-100 и А-300 по требованиям ГОСТ 5781-82. Стальной "скелет" позволяет воспринимать фундаментным плитам большие нагрузки на изгиб без видимых разрушений. Для удобства подъема блоков на высоту внедрены монтажные петли (их впоследствии срезают или загибают). Металлические детали должны быть надежно защищены от коррозии. Их окрашивают масляными составами или подвергают горячему оцинкованию. Слой бетона должен покрывать арматурный каркас не менее чем на 20 мм.
5. Транспортировка и хранение.
Массивные блоки для фундаментов Ф 4 транспортируют спецтранспортом достаточной грузоподъемности. Большие партии доставляют по железной дороге или морю. Изделия закрепляются, чтобы исключить падение продукции во время перевозки. Слои изолируются подкладочными материалами, поэтому бой плит друг о друга исключен. Погрузо-разгрузочный комплекс работ – серьезный этап в поставке ЖБИ заказчику. Все операции должны выполняться корректно, с соблюдением техники безопасности. Не допускается навал и сброс изделий. Только в этом случае удастся доставить плиты в пригодном для монтажа состоянии.
Хранение фундаментов марки Ф должно быть организовано на крытых складах. Изделия сортируют по видам и маркам, что упрощает продажу железобетонной продукции. Штабеля формируют высотой до 2 метров, уровни прокладывают деревянными досками, основание выполняется в виде песчаной подсыпки или делают бетонную заливку. Пачки ставят таким образом, чтобы можно было организовать свободную отгрузку железобетонных изделий.
