Стандарт изготовления изделия: Серия 3.501.3-187.10

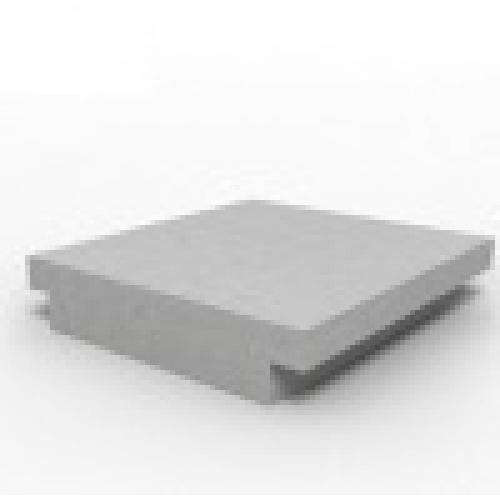

Блоки экрана Ф3 унифицированные железобетонные изделия прямоугольной формы. Характерной отличительной особенностью конструкции является наличие выступов, расположенных по боковым сторонам изделия.
Высокопрочные блоки экрана широко применяются при строительстве круглых трубопроводов, предназначенных для отвода жидкостей вдоль насыпей автомобильных и железных дорог. Их устанавливают в оголовочной части водопропускных труб, размещаемых на непучинистых грунтах для предотвращения фильтрации воды под трубу. Они используются как противофильтрационная перемычка. Изделия препятствует подмыванию и размыванию всей водоотводной системы постоянно передвигающимися жидкостями. Конструкция обладает высокой прочностью, хорошей сопротивляемостью вредоносному воздействию жидкостей. Допускается использование изделий в различных климатических условиях и зонах с сейсмичностью до 9 баллов по шкале Рихтера. Элементы разрабатывались с учетом требований СНиП 32-01-95 и СНиП 2.05.03-84.
Расшифровка маркировки
На поверхности каждый конструкций в обязательном порядке наносятся специально разработанные маркировочные обозначения. Они отражают основные характеристики элементов, и позволяют ориентироваться в номенклатурном ряду. Совокупность символов Ф 3 обозначает:
1. Ф типконструкции блокэкрана;
2. 3 порядковыйномер типоразмера элемента.
Запрещается изменять заводскую маркировку.
Материалы производство
Главным документом, регламентирующим процесс изготовления блоков экрана, и описывающим требования к материалам, являетсяСерия 3.501.3-187.10.По условиям норматива в качестве основного сырья используется тяжелый бетон класса В20 по прочности на сжатие, соответствующий требованиям ГОСТ 26633-91.Морозостойкость конструкций может варьироваться от F200 до F300, в зависимости от климатических условий и района строительства.Водонепроницаемость изделий принята на уровне W6.
Дополнительную прочность конструкции получают благодаря входящим в состав бетонной смеси присадкам и добавкам. Они включают в себя пески средней крупности, пластифицирующие и гравийные заполнители.Для удобства транспортировки и монтажа в теле элемента предусмотрены строповочные петли, изготавливаемые из гладкой арматурной стали класса AI по ГОСТ 5781-82, марка стали Ст3сп в соответствии ГОСТ 380-2005.Все металлические элементы в обязательном порядке обрабатываются специальными антикоррозионными покрытиями с высокой сопротивляемостью вредоносному воздействию жидкости, способствующими увеличению эксплуатационного срока. Они должны соответствовать СНиП 2.03.11-85.
После достижения отпускной прочности конструкции отправляется на приемо-сдаточные испытания.Производится оценка качества поверхностей, соответствия геометрическим пропорциям и оценивается прочность.По результатам испытаний изделия снабжаются документацией соответствия физико-химическим и эксплуатационным свойствам.
Транспортировка и хранение
Складирование и хранение элементов должно осуществляться с соблюдением требований и правил техники безопасности, прописанных в СНиП III-4-80. Элементы необходимо укладывать в горизонтальные штабеля с обязательным использованием деревянных подкладок и прокладок.Для осуществления транспортировки конструкции предварительно следует надежно зафиксировать в автотранспортном средстве. Это позволяет избежать смещения элементов и препятствует возникновению серьезных механических повреждений.Погрузочно-разгрузочные работы следует осуществлять с использованием специализированной техники.
