Стандарт изготовления изделия: Серия 3.501.3-187.10

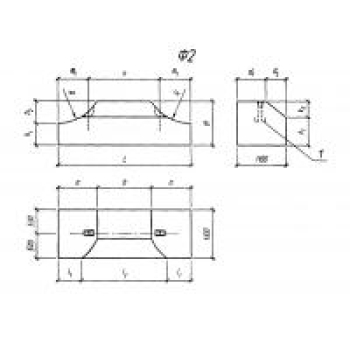

Блоки фундамента Ф 2-15-255 (3.501.3-187.10) прямоугольные изделия со скошенной боковой гранью. Конструкции имеют полукруглое углубление на одной торцевой стороне, предназначенное для комфортного размещения трубы. Ряд изделий запроектирован с углублениями с обеих сторон, рассчитанных на обустройство фундамента под две водопропускные трубы.
Уникальные индустриальные фундаментные блоки используются при строительстве водопропускных сооружений под насыпями железных и автомобильных дорог. Они применяются совместно со спиральновитыми трубами из гофрированного металла, размер гофры в которых составляет 68х13, и 125х26 мм. Изделия укладываются в оголовочной части труб и служат для них надежной опорой. Элементы отличаются долговечностью и высокой сопротивляемостью суровым климатическим условиям. Допустимая глубина промерзания грунта, при которой разрешается использовать конструкции, не должна превышать 2 метров. Изделия рассчитаны на эксплуатацию в районах с сейсмичностью до 8 баллов на водотоки без наледообразования. При разработке элементов учитывались требования СНиП 32-01-95, СНиП 2.05.02-85 и СНиП 2.05.03-84.
Расшифровка маркировки
Для удобства ориентирования в номенклатурном ряду были изобретены маркировочные обозначения. Они наносятся на поверхности элементов и позволяют с легкостью находить нужные по типовому проекту конструкции на складских территориях. Комбинация букв и цифр Ф 2-15-255 (3.501.3-187.10) расшифровывается:
1. Ф тип конструкции блок фундамента;
2. 2 количество углублений для размещения труб (1 одно; 2 два);
3. пл расположение углублений относительно торцевых сторон (л слева, п справа);
4. 15 размер отверстия трубы;
5. 225 длина элемента.
Для нанесения маркировочных обозначений допускается использовать трафареты и штампы.
Материалы и производство
Основным нормативным документом, подробно расписывающим порядок производства, является Серия 3.501.3-187.10. По условиям регламента в качестве основного материала следует применять тяжелый бетон класса В20 по прочности на сжатие. Сырьевой компонент должен соответствовать требованиям ГОСТ 26633-91. Ввиду постоянного взаимодействия с жидкостями водонепроницаемость взята на уровне W6. Марки бетона по морозостойкости составляют F200-F300 и зависят от климатических особенностей в регионе строительства.
Для удобства транспортировки и монтажа в теле изделия предусмотрены монтажные петли. Они изготавливаются из арматурной стержневой стали класса AI по ГОСТ 5781-82 марки СТ3сп в соответствии ГОСТ 380-2005. Диаметр стержней для петель зависит от типоразмера конструкций и может быть 16, 18 и 20 мм.
Для обеспечения продолжительного срока службы и повышению сопротивляемости вредоносному воздействию жидкости, соприкасающаяся с грунтом поверхность в обязательном порядке покрывается гидроизоляционной обмазкой «Гермокрон-гидро» по ТУ 2513-001-20504464-2003. Допускается использование битумной мастики по ГОСТ 30693-2000.
Обязательны контрольные испытания на прочность и качество бетонных поверхностей. Прошедшие проверки конструкции снабжаются необходимой документацией и допускаются к отгрузке.
Транспортировка и хранение
Складирование и транспортировка фундаментных блоков Ф 2-15-255 (3.501.3-187.10) должны осуществляться в рабочем положении в автотранспортных средствах требуемого тоннажа. Обязательно использование изолирующих материалов высокой плотности для предотвращения трений, и надежная фиксация для защиты от смещений. Важно соблюдать правила и нормы техники безопасности на всех этапах работы со строительными конструкциями.
