Стандарт изготовления изделия: Серия 1.011.1-10

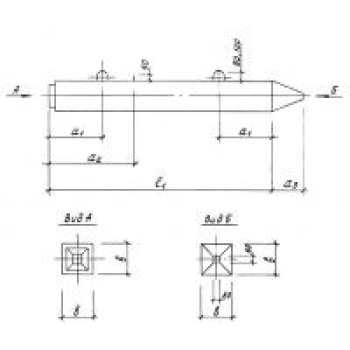

Сваи составные нижние С 120-40 Нсв6 – железобетонные элементы, применяемые в строительстве фундаментных конструкций. Использование свайный секций должно быть обусловлено удобством монтажа и доставки ЖБИ на строительный объект. Конструктивно изделие представляет собой стержень прямоугольного сплошного сечения. С одной стороны конец заострен, что облегчает забивку элементов в толщу грунта. Нижняя секция присоединяется к верхней посредством сварки, для этого балки имеют специальные арматурные выпуски и закладные детали. Укрепление сварного стыка осуществляется при помощи стальных пластин толщиной не менее 8 мм.
Основное предназначение составных свай – это восприятие сосредоточенных нагрузок от вышерасположенных частей строения и передача их на естественное основание. Кроме того, железобетонные стержни используются для укрепления нестойких и "слабых" грунтов, тем самым предупреждая горизонтальные смещения и оползания почв. Применение составных свай может осуществляться во всех климатических регионах России, в том числе в зонах, где сейсмическая активность достигает 9 баллов по шкале Рихтера.
1. Варианты написания маркировки
Маркировочные знаки могут быть записаны в следующих вариациях:
1. С 120-40 НСв6;
2. С 120.40.НСв.6;
3. С 120-40-НСв.6;
4. С 120-40-НСв-6.
2. Основная сфера эксплуатации
Сваи составные С 120-40 Нсв6 применяют в строительстве свайных фундаментов различных конструкций, например, железобетонные сооружения зданий, опоры ЛЭП и прочие. Оптимально монтировать сваи данного типа на вечномерзлотных, песчаных и глинистых грунтах, так как монолитные бруски не боятся морозного пучения и высокого стояния грунтовых вод. Устанавливаются составные нижние сваи в местах, куда доставка цельных балок не представляется возможным. Обратите внимание, что сварной стык не является слабым узлом, так как свайные секции располагаются строго вертикального друг над другом, поэтому в случае разрушения стальных элементов, бетонные стержни сомкнутся в единую балку, не потеряв опорного давления. Сборные сваи нередко применяются для усиления существующих фундаментов сооружений.
3. Обозначение маркировки
Маркировочные знаки формируют согласно стандартам действующего регламента Серии 1.011.1-10. Условное обозначение позволяет облегчить сортировку изделий по видам и маркам, что укоряет отгрузку товара со склада. Буквенно-цифровая комбинация содержит тип конструкции, размеры длины и поперечного сечения, далее прописывается исполнение секции сваи и вариант армирования. Шифр С 120-40 Нсв6 читается следующим образом:
1. С - свая;
2. 120 - длина;
3. 40 - сечение;
4. Н - секция нижняя;
5. св - со сварным стыком;
6. 6 - группа армирования.
Знаки маркировки пишут на боковой грани изделия черной краской повышенной износостойкости.
Размерные характеристики:
Длина = 12000;
Ширина = 400;
Высота = 400;
Вес = 4850;
Объем бетона = 1,92;
Геометрический объем = 1,92.
4. Основные материалы для изготовления и применяемые технологии
Сваи со сварным стыком С 120-40 Нсв6 изготавливают методом вибропрессования в условиях специализированного производства, где осуществляется контроль качества и лабораторная проверка прочностных параметров. В качестве основных материалов используют высококачественные бетоны класса прочности В30. Морозостойкость бетона определяется условиями технического проекта, конкретными условиями эксплуатации, а также в соответствии с требованиями ГОСТ 19804-91. Параметр варьируется в пределах F150-600. Применяемые бетоны должны отвечать жестким требованиям водонепроницаемости – марка не менее W6. Повышение параметра производится в соответствии с гидрогеологической обстановкой участка строительного объекта. Сваи изготавливают из бетонов повышенной трещиностойкости, так как готовые элементы испытывают колоссальные давления.
Прочностные параметры повышают армированием стальными каркасами. В качестве закладных деталей используют стержни из стали класса А-100, спирали и пластины. Для удобства перемещения железобетонных балок используют монтажные петли, которые срезают при монтаже непосредственно на строительном участке. Стальные узлы обрабатывают антикоррозионными составами.
5. Транспортировка и хранение
Железобетонные сваи С 120-40 Нсв6 транспортируют автомобильным, железнодорожным и речным спецтранспортом. Изделия во избежание порчи фиксируют стальной проволокой и прокладывают деревянными досками. При выполнении погрузо-разгрузочного комплекса соблюдают технику безопасности, а все операции проводят максимально корректно. Складирование организуется на складах штабелями.
