Стандарт изготовления изделия: Серия 3.006.1-8
Плиты перекрытий каналов ПТ 75-240-20-9 истользуют при строительстве современных технических сооружений, они являются железобетонной конструкцией. Это высокопрочный материал, который используется в самых ответственных узлах. К железобетону также предъявляют требования по надежности и долговечности. Это соблюдается за счет использования качественного сырья. Благодаря обширной номенклатуре железобетонных изделий, они получили широкое распространение и применяются в различных условиях. Плиты перекрытия каналов ПТ 75-240-20-9 – особые строительные элементы, при этом их применение в технических сооружениях имеет обоснованное практическое значение. Изготавливают плитные элементы по Серии 3.006.1-8.
1.Варианты написания маркировки.
Плиты перекрытия каналов ПТ 75-240-20-9 включают в свое обозначение маркировку из букв и цифр (указывают тип изделия и его размерную группу), согласно действующему Регламенту Серия 3.006.1-8 может иметь несколько вариантов написания обозначения:
1. ПТ 75-240-20-9.
2.Основная сфера применения.
Плитные элементы используются и эксплуатируются в основном для перекрытия канальных и тоннельных сооружений для прокладки трубопроводов, коммуникационных и электрических сетей. Железобетонные лотки и плиты перекрытий составляют техническое сооружение (полностью упакованный и изолированный канал), между собой данные элементы свариваются при помощи металлических скоб, в дальнейшем стыки покрывают цементным раствором, мастикой и выполняют гидро- и пароизоляцию. Такое сооружение эксплуатируется в условиях агрессивной среды, поэтому данные изделия должны отвечать высоким эксплуатационным характеристикам.
Бетонные каналы могут быть использованы как основные сооружения в условиях прокладки под автодорожными магистралями, на автопарковках и прочих строений. ПТ 75-240-20-9 представляют собой сплошную плиту. Выполнение отверстий и каналов в теле плитного изделия – не допускается.
Сложные инженерные сооружения не могут быть обустроены без плит перекрытия ПТ 75-240-20-9. Тоннели с использованием таких плит используют в различных грунтах, например, на просадочных или с обилием грунтовых вод. Упрочненные изделия из железобетона ПТ 75-240-20-9 могут быть использованы в условиях повышенной сейсмической активности включительно до 9 баллов по шкале Рихтера. Нагрузки, которые выдерживают плитные элементы, достигают значения в 15 тс/м2.
Основная задача плиты – сохранить герметичность канала и обеспечить защитную функцию для проложенных коммуникаций внутри сооружения от механического повреждения, разрушения изоляции сетей, а также от попадания грунтовых вод внутрь канала. За счет большого веса плиты ПТ 75-240-20-9, элемент полностью фиксируется на лотках и исключается его смещение.
3.Обозначение маркировки изделий.

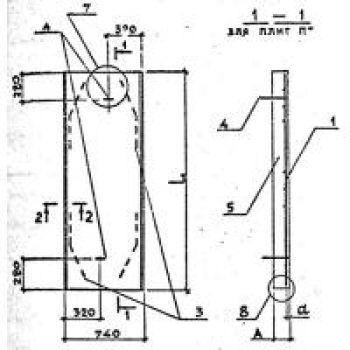

Буквенно-цифровая комбинация плит перекрытия ПТ 75-240-20-9 регламентируется согласно Серии 3.006.1-8, где указывают тип бетонного изделия и его размеры. Габаритные размеры ПТ 75-240-20-9 составляют 740х2380х200 , где:
1. ПТ- плита перекрытия канала.
2. 75- длина, указывается в дц;
3. 240- ширина, указывается в дц;
4. 20- высота, указывается в дц;
5. 9 - индекс, характеризующий тип элемента по армированию ( нагрузка в тс/м2).
В обозначение плиты перекрытия каналов ПТ 75-240-20-9 входит комбинация цифр и букв, где указывают тип изделия и размеры. Данная плита имеет габаритные размеры: 740х2380х200, где указаны длина, ширина и высота.
Дополнительно может быть указана расчетная вертикальная нагрузка, а также наличие закладных деталей. Геометрический объем изделия составляет 0,3522 , обьем бетона состовляет 0,35 , вес – 880 . Маркировочные знаки наносят на боковые грани плиты несмываемой черной краской, также наносят дату изготовления и массу.
4.Материалы и характеристики изделий.
Плиты перекрытия каналов из лотковых элементов изготавливают из тяжелых бетонов высоких марок. Это необходимо, так как в условиях агрессивной среды простые бетоны быстро разрушаются, и сооружение приходит в негодность. Для плит ПТ 75-240-20-9 применяют бетон марки по прочности на сжатие М200 и М300, что соответствует классу по прочности на сжатие В15 и В20. Согласно Серии 3.006.1-8 бетон должен соответствовать марке по морозостойкости не менее чем F200 и F300, водонепроницаемость соответствует марке W4, также выполняют дополнительную гидрофобную защиту.
Стоит отметить, что плиты каналов ПТ должны быть обязательно армированы сталью классов А-I и A-III согласно ГОСТ 5781-82. Используют две сварные сетки: тип С3-8 и С4-1. Стальной каркас покрывается слоем бетона, эксплуатация с оголенной арматурой – не допускается. Дополнительно в тело плиты производят закладку петель тип П-9. Так как эксплуатация осуществляется под действием агрессивной среды, все элементы плит перекрытия для каналов подвергают антикоррозионной обработке.
5.Транспортировка и хранение.
Плиты перекрытия каналов должны перевозиться в положении "на ребро", при этом все элементы прокладывают деревянными досками и надежно фиксируют. Разгрузка навалом или скидыванием не допускается. Подъем на высоту производится при помощи монтажных петель.
Хранят ПТ 75-240-20-9 в штабелях, также прокладывая деревянными досками каждый слой изделий деревянными подкладками (дополнительно доски укладывают в местах монтажных петель). Общая высота штабеля не должна превышать 2,5 метра.
