Стандарт изготовления изделия: Серия 3.006.1-8
Плиты перекрытия каналов с отверстиями ПТО 150-240-14-6 часто используют для строительства каналов. Это наиболее актуально для тепловых трасс, где требуются надежные, прочные и долговечные материалы. Такое сооружение обеспечит надежную защиту проложенным коммуникациям или сетям. Плиты данного типа применяют для лотковых каналов и тоннелей различного назначения. Производится строительство основного короба, где и укладывают тепло- или трубопроводы. Высокая многофункциональность ПТО 150-240-14-6 позволяет с максимальной эффективностью применять плиты перекрытий для строительства различных инженерных сооружений.
1. Маркировка и варианты написания.
Обозначают плиты с отверстиями ПТО 150-240-14-6 согласно всем действующим правилам и нормам, а также согласно Серии 3.006.1-8. Цифровая комбинация содержит несколько цифр, поэтому их написание может отличаться между собой. Однако данная Серия допускает это, что не является ошибкой трактовки маркировки плитных изделий. Укажем основные варианты написания:
1. ПТО 150-240-14-6 ;
2. ПТО 150.240.14.6.
2. Основная сфера применения.
Железобетонные плиты перекрытия тип ПТО используют при возведении каналов, тоннелей и прочих инженерных сооружений, в которых будут проложены различные коммуникаций или кабельные сети (например, электрические шины, телефонные линии и многие другие). Прямоугольная плита имеет специальное отверстие стандартного диаметра в 700 мм. (отверстий может быть два), которое используют для обустройства входа в канал, установку шахты с люком (устанавливается железобетонное кольцо). Отверстие не должно сказываться на прочности всего изделия. Все данные согласовываются согласно техническому проекту, все условия обязательны для исполнения.
Плиты перекрытия каналов ПТО 150-240-14-6 – изделие, которое укладывается на лоток и образует полностью закрытое сооружение. Применение таких ЖБ-элементов полностью экономически и практически оправдано. Наиболее актуально применять такие плиты для строительства теплотрасс. Основное предназначение – обеспечить защиту коммуникациям. В условиях подземной прокладки сети подвергаются различным воздействиям агрессивной среды – обвалы грунта, которые повреждают изоляцию труб, действие подземных грунтовых вод, пучение грунта. Плиты ПТО – качественная и прочная "защита". Типоразмер обусловлен таким образом, чтобы перекрыть нужное сооружение в любом направлении.
3. Маркировка изделия.
Плиты перекрытия каналов с отверстиями ПТО 150-240-14-6 обозначают по установленной схеме. Все данные установлены Серией 3.006.1-8. В основной группе обязательно указывается тип изделия и размерные данные. В конце добавляется расчетная нагрузка, которая позволяет определить: выдержит ли плита нужный вес. Эквивалентная величина указывается в тс/м2.
Расшифруем данные:
ПТО – плита перекрытия каналов с отверстием;
150 – длина;
240 – ширина;
14– толщина;
6 – расчетная нагрузка.
Укажем характеристики изделия:
1. Длина – 1480 ;
2. Ширина – 2380 ;
3. Высота – 140 ;
4. Масса – 1233 ;
5. Геометрический объем – 0,4931 ;
6. Объем бетона – 0,49 .
Все маркировочные знаки наносятся на боковой грани черной несмываемой краской. Дополнительно указывают дату производства, товарный знак производителя, масса изделия и прочие параметры.
4.Основные материалы и их характеристики.
Данный элемент "работает" под немалыми вертикальными временными и долговременными нагрузками, при этом не учитывается собственный вес элемента. Высокое давление позволяет переносить высококачественный исходный материал – тяжелый бетон класса прочности не менее чем В25 (что соответствует марке прочности – М200 и М300). Бетон также должен отвечать установленным требованиям водонепроницаемости, морозостойкости и трещиностойкости. Специальные добавки в исходную смесь позволяют стойко переносить плитам химические действия грунтов.

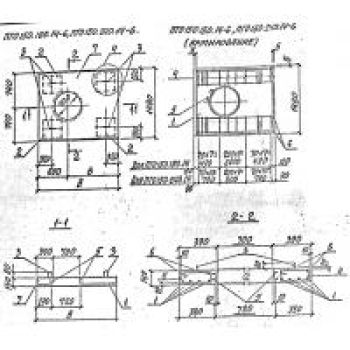

Согласно Серии 3.006.1-8 плиты ПТО 150-240-14-6 должны быть армированы. Для этого используется сталь класса А-I и A-III согласно ГОСТ 5781-82. В качестве усиливающих элементов используют:
1. Сетка С20;
2. Сетка С4-2;
3. Петля П7;
4. Стержень арматурный Ст1;
5. Стержень арматурный Ст2;
6. 6АIII, ГОСТ 5781-82.
Все металлические части (сварные сетки, арматурные каркасы, монтажные петли) проходят антикоррозионную обработку. Поверх должен быть наложен слой бетона.
5. Транспортировка и хранение.
Плиты перекрытия ПТО 150-240-14-6 транспортируют спецтранспортом в положении "на ребро". При погрузке и разгрузке должна соблюдаться техника безопасности. Не допускается сброс и навал всех элементов. Хранение осуществляется в горизонтальном состоянии в штабелях высотой 2,5 метра. Под изделия укладывают деревянные подкладки толщиной 40 мм.
