Стандарт изготовления изделия: Серия 3.006.1-2/87
Плиты перекрытия лотков ПП 1 – плоские подкладки специального назначения, которые играют немаловажную роль в строительстве каналов, тепловых трасс, тоннелей и прочих технических строений из лотковых составляющих. Форма прямоугольная сплошная. Прокладка производится при помощи специальных строповочных петель УП2-1. Опорные подкладки обеспечивают правильную и безопасную "работу" всего сооружения.
1. Варианты написания маркировки.
Плоские подкладки ПП 1 маркируют согласно Серии 3.006.1-2.87 и указывают согласно данному стандарту не только тип железобетонного изделия, но и размерный ряд (типоразмер элемента). Написание марки может быть произведено несколькими вариантами. Например:
1. ПП 1 ;
2. ПП-1.
2. Основная сфера применения.
Железобетонные подкладки – важная составляющая часть для строительства надежного и долговечного канала или теплотрассы. Их используют для увеличения жесткости конструкции в местах стыка лотковых элементов, в местах возможного смещения и прочих "сложных" участков. Очень эффективно применяют плиты опорные ПП 1 в местности с просадочными грунтами. Допускается применение в зонах, где стояние грунтовых вод очень высокое, а почвы насыщены влагой. Используют ПП 1 во всех местах, где существует угроза частых землетрясений и повреждения коммуникаций, разрыва труб, проседание трассы и в прочих нестандартных условиях эксплуатации инженерного сооружения. Во всех этих случаях под лотковые стыки укладывают плоские подкладки тип ПП.
Канал в местах стыков, который построен с применением таких элементов, способен выдержать сейсмическую активность до 9 баллов по шкале Рихтера. На прямолинейных участках подкладки не используют, так как прочности железобетонных элементов достаточно, чтобы обеспечить нужную прочность и устойчивость технического сооружения. Обязательно производится подготовка песчаного основания, на которое будет производиться укладка ЖБ-плит. Достаточно подсыпать 10 см. слоя песка. Используют мелкие фракции, устойчивые к промерзанию и пучению грунта.
Плиты данного типа могут применяться не только для подземной прокладки теплотрасс и каналов, но и под автодорожными полотнами. Глубина заложения изделий достигает до 6 метров. Это обозначает, что стыковой элемент воспринимает колоссальные нагрузки, поэтому изготовление плит перекрытия лотков ПП 1 строго регламентировано и подвергается жесткому контролю. ЖБ-подкладка ПП не применяется в качестве днищ каналов и для перекрытия зданий.
3. Маркировка и основные расшифровки.
Подкладки ПП 1 маркируют согласно Серии 3.006.1-2.87 и указывают тип изделия и основной типоразмер. Может быть указана стойкость к действию внешней среды дополнительной буквой – "Н". Все знаки должны быть нанесены на боковую грань изделия несмываемой краской черного цвета. Указывают также товарный знак компании-производителя, массу элемента и дату производства.

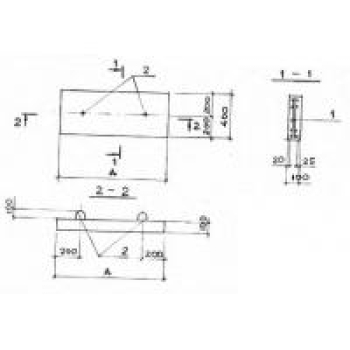

Основные данные по маркировке плит ПП 1 :
1. Длина – 640 .
2. Ширина –400 .
3. Высота – 100 .
4. Геометрический объем – 0,0256 ;
5. Объем бетона – 0,03 .
6. Масса – 50 .
4. Основные материалы для изготовления и характеристики.
Материалы, из которых изготовлены плиты перекрытия лотков ПП 1 , должны отвечать самых жестким требованиям, так как эксплуатация проводится в достаточно агрессивных условиях. Бетон тяжелых марок должен выдерживать колоссальные нагрузки на сжатие. Для этого для изделий используют марку М200 и М300, или класс прочности – В15 и В25.
В условиях подземной прокладки на значительной глубине плиты ПП 1 испытывают сжимающие нагрузки. Разрушение элемента предотвращает специальное усиление конструкции. Для армирования используют две стальные сварные сетки – тип С4-5 (на каждое изделие) класса стали не менее чем А-I и A-III согласно ГОСТ 5781-82. Немалое внимание уделяет свойствам бетона, как водонепроницаемость – марка не менее чем W4, морозостойкость – марка не менее чем F300 и трещиностойкость. Все эти характеристики гарантируют, что ПП 1 выдержат длительную эксплуатацию в любых условиях, включая размывающее действие грунтовых вод и землетрясение до 9 баллов по шкале Рихтера.
5. Транспортировка и хранение.
Транспортируют плиты перекрытия лотков ПП 1 в горизонтальном положении с применением спецтранспорта. Перевозка должна производиться с соблюдением всех правил техники безопасности. Хранение осуществляется в штабелях. Обязательно изделия укладывают на деревянные доски или любой изолирующий материал, который позволит сохранить изделия в надлежащем состоянии.
