Стандарт изготовления изделия: Серия 3.006.1-2/87
Плиты перекрытия лотков ПО 2 – это востребованные ЖБ-изделия, без которых сложно представить себе строительство различных инженерных сооружений. Каналы и тоннели с применением таких элементов отличаются прочностью, надежностью и долговечностью. ПО 2 – прямоугольная сплошная плоская плита, которая используется для покрытия каналов и прочих сооружений. Практическое обоснование с применением данных изделий имеет и строительство теплотрасс, и тепловых камер.
Основная конструктивная особенность – наличие отверстия стандартного диаметра в 700 мм. Этот проем используется для доступа к основным узловым точкам сети. Очень важно получить качественное строение, которое требует минимум вложений и дальнейшего ремонта. Плиты перекрытия лотков ПО 2 – именно такие элементы. Элементы не являются рядовыми и не могут применяться для перекрытия зданий.
1. Варианты написания маркировки.
Изделия для покрытия лотков тип ПО 2 маркируют согласно Серии 3.006.1-2.87. Допускается производить разные варианты написания обозначения. Укажем основные из них (все способы не являются ошибкой):
1. ПО 2;
2. ПО-2;
3. ПО 2-1.
2. Основная сфера применения.
Применяют плиты ПО 2 для покрытия лотков и балок камер. За счет наличия отверстия, а их может быть два, оговаривается условиями технического проекта, в изделии имеется возможность обустройства "сложных" участков трассы. Поверх плит с отверстиями устанавливают бетонные кольца, которые используются как шахты для доступа к основным узловым точкам проложенных коммуникаций или сетей.
Канал, который строится из ЖБ-плит и прочих элементов, должен быть герметичным и прочным, чтобы полностью обеспечить защиту сетям. Все стыки и швы заделываются цементным раствором марки по прочности на сжатие М50, промазываются мастикой. Плиты перекрытия лотков ПО 2 проходят дополнительную гидрофобную обработку, что позволяет повысить стойкость к действию подземных грунтовых вод и прочих воздействий влаги на сам канал и коммуникации, проложенные в нем.
Глубина заложения канального сооружения может достигать до 6 метров, поэтому так важно выбрать прочные и качественные ЖБ-изделия для строительства инженерных сооружений. Допускается применение для наземной прокладки каналов или тоннелей. Типоразмер данного изделия подразумевает укладку его в любом направлении.
Плиты перекрытия лотков ПО 2 монтируют при помощи двух-четырех строповочных петель тип УП2-3. К ним цепляют S-образные крюки и производят подъем на высоту. В дальнейшем петли срезают или загибают по желанию заказчика. В изделиях могут быть выполнены отверстия, в этом случае монтаж производится беспетлевым способом. Установленные плиты по поверхности сдвинуть очень сложно, так как они имеют значительную массу, за счет которой изделия фиксируются на поверхности лотка или балки.
3. Маркировка изделий и основные значения.
Все плиты ПО 2 обозначают согласно Серии 3.006.1-2.87 и указывают тип изделия и основной типоразмер. Маркировочные знаки наносят на боковую грань с использованием черной краски. Используются только несмываемые составы. Дополнительно производитель может указать специальный товарный знак, массу и дату производства изделия.

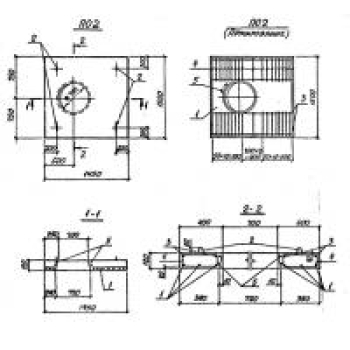

Рассмотрим основные данные по плите тип ПО 2 :
1. Длина – 1450 .
2. Ширина – 1500 .
3. Высота – 120 .
4. Геометрический объем – 0,261 .
5. Объем бетона –0,26 .
6. Масса – 550 .
4. Основные материалы и их характеристики.
В качестве исходного материала для плит перекрытия ПО 2 используют тяжелые бетоны марки по прочности В25. Их отличает высокая прочность, стойкость к действиям внешней среды, долгий срок эксплуатации без проведения ремонта изделий. В основе находится стальной каркас из стержней 10 мм. класса стали AIII согласно ГОСТ 5781-82, а также стержней арматурных Ст5 и Ст17, сетки тип С10, изготовленной контактно-точечной сваркой. Усиливающие компоненты укладываются в "рабочие" участки плиты. Все металлические элементы обрабатывают антикоррозионными составами.
В исходный состав бетона обязательно вводят гравийный щебень и мелкофракционный песок, которые позволяют достичь морозостойкости F300 (не менее 300 циклов промерзания и размораживания) и водонепроницаемости марки W4. Все параметры строго регламентированы Серией 3.006.1-2.87 и обязательны для исполнения.
5. Требования к транспортировке и хранению.
Плиты ПО 2 транспортируют в положении "на ребро" и только с использованием спецтранспорта – КамАЗы, автопогрузчики со стрелами, длинномеры и прочие. Хранение осуществляется в штабелях, высота которых допускается не более чем 2,5 метра. Очень важно соблюдать технику безопасности при перевозке и погрузочно-разгрузочных работах. Это позволит сохранить изделия целыми и неповрежденными. На дно укладывают деревянные доски.
