Стандарт изготовления изделия: Серия 3.006.1-8
Плиты днища каналов угловые ПДУ 170-180-14-6 применяются в строительстве технических сооружений, например, каналов, тепловых сетей. Они не могутт быть выполнено только в одном прямом направлении. Некоторые участки подразумевают повороты, обустройство компенсаторных ниш, расширений и прочих особенностей местности. Для таких задач используют специальные элементы. Для днищ применяют плиты угловые ПДУ 170-180-14-6. Это бетонные изделия особой формы, которые дополнительно усилены и специализированы для восприятия огромных нагрузок, включая динамические и статические деформации.
Данные плиты применяются для канальных сооружений с лотковыми элементами. Последние устанавливаются на днище, образовавшиеся швы запечатывают определенным образом, и получают готовый упакованный инженерный канал. Изделия ПДУ 170-180-14-6 применяют в местах поворотов, изгибов, расширений тепло- и трубопроводов, а также на прочих "сложных" участках тепловой сети.
1. Варианты написания маркировки.
Плиты угловые ПДУ для днищ обозначают согласно действующему стандарту Серия 3.006.1-8, согласно которой в основной маркировке указаны тип изделия и размерные ряды. Цифробуквенная комбинация включает ряд цифр, которые могут быть записаны разными вариантами. Укажем основные из них (заметьте, что ошибкой все варианты написания не считаются):
1. ПДУ 170-180-14-6.
2. Основная сфера применения.
Плиты ПДУ 170-180-14-6 угловые применяются как доборный элемент при строительстве каналов и тоннелей различного назначения. Основная сфера применения газовые и канальные сети. Прокладка коммуникаций в каналах имеет практическое и экономическое обоснование. Данные сооружения выгодно и просто обслуживать. Достаточно вырыть траншею, снять крышку лотка и произвести ремонт трассы.
Глубина заложения канала с плитами днищ ПДУ 170-180-14-6 может быть от полуметра до 6 метров. При значительной глубине плитные изделия "работают" под значительными нагрузками. При превышении допустимых параметров плита переломится, что приведет к трагическим последствиям, поэтому так важно соблюдать технологию производства. Плиты ПДУ не предназначены для перекрытия этажей высотных зданий.
Очень важно создать абсолютно герметичный канал. Это необходимо для защиты проложенных коммуникаций и сетей от различных сторонних воздействий, которые могут нарушить работу сетей. Например, обвалы грунта, попадание грунтовых вод внутрь канала, нарушение температурного режима. Днище обязательно укладывается на специальное основание (обустраивается щебенчато-песчаная "подушка"), подготовленное заранее.
3. Маркировка и основные обозначения.
Элементы данного типа маркируют согласно правилам, установленным Серией 3.006.1-8. В обозначение заносятся: буквенное сочетание тип изделия; цифровое сочетание ключевые размеры, и допустимая нагрузка. Все данные указаны в дециметрах. Расшифровка выглядит так:
1. ПДУ плита днищ угловая;
2. 170 длина изделия, указано в дециметрах;
3. 180 ширина, указано в дециметрах;
4. 14 высота, в дц.;
5. 6 допустимая вертикальная нагрузка. В тс/м2.

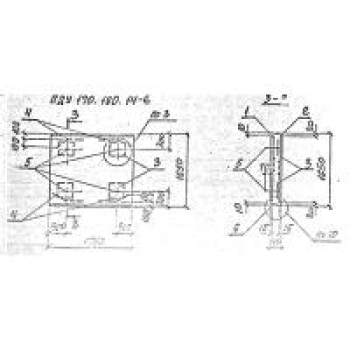

Основные параметры данного изделия следующие:
1. Длина 1650 ;
2. Ширина 1780 ;
3. Высота 140 ;
4. Геометрический объем 0,4112 ;
5. Объем бетона 0,41 ;
6. Масса 1030 .
Маркировочные знаки наносят черной несмываемой краской на боковую грань изделия. Дополнительно могут быть указаны: товарный знак производителя, массу плиты, дату ее производства и прочие параметры.
4. Основные материалы для изготовления и характеристики.
В качестве исходного материала применяются тяжелые бетоны. Основной параметр марка по прочности на сжатие, соответствовать должен пределам не менее чем М200 или класс прочности не менее В15. При изготовлении в специальных вибраторах бетонная смесь вибрирует и сильно уплотняется, как результат высокопрочное изделие, которое отличается максимальной жесткостью конструкции, с полным отсутствием пузырьков воздуха. В бетон обязательно вводят мелкофракционный гравийный щебень и мелкозернистый песок. Эти материалы позволяют придать готовым плитам днищ ПДУ 170-180-14-6 высокую водонепроницаемость (марка W4), морозостойкость (марка не менее F300 до 300 циклов замораживания и последующего размораживания) и трещиностойкость. Все параметры регламентированы Серией 3.006.1-8.
Обязательно проводится армирование сетками и арматурой класса стали А-I и A-III согласно ГОСТ 5781-82. Используют 2 сетки тип С32, 2 сетки С4-1, и 4 стальных каркаса тип Кр3. В тело плиты могут быть внедрены монтажные петли тип П7. Все металлические элементы проходят антикоррозионную обработку. Поверх арматуры накладывается слой бетона в 15-20 мм.
5. Транспортировка и хранение.
Плиты ПДУ 170-180-14-6 могут транспортироваться только с применением специальных машин. При перевозке элемент ставят в рабочее положение "на ребро". Дополнительно проводят закрепление стальной лентой. На дно укладывают деревянные подкладки. При разгрузке должна строго соблюдаться техника безопасности. Не допускается навал изделий и их сброс. Хранение осуществляется в штабелях высотой не более 2,5 метра. Слои прокладывают изолирующим материалом.
