Стандарт изготовления изделия: Серия 1.225-2
Плиты опорные ОП 4-4 АIII это унифицированные железобетонные изделия, которые применяются вместе с одноразмерными прогонами. Прогоны служат для образования в зданиях проемов, перегородок и всяческих перекрытий. На них, как на несущие конструкции, укладывается потолочный настил, или плиты ПП. В свою очередь плиты ОП предназначены для обеспечения надежной опоры для самих прогонов. Они равномерно распределяют нагрузку прогонов на стены и обеспечивают надежность перекрытий. Конструктивно данные изделия представляют собой сплошные параллелепипеды с двумя строповочными петлями в верхней грани, выполненные из тяжелых сортов бетона, армированного прочной сталью. Производство таких плит строго регламентируется действующими отечественными и международными стандартами выпуска ЖБИ, в частности типовым проектом Серия 1.225-2.
1. Варианты маркировки
Маркировка железобетонных строительных материалов – неотъемлемый аспект производства. Она не только помогает ориентироваться в технической документации, но и наносится непосредственно на изделия стойкими черными красками. Производители опорных плит должны использовать стандартные утвержденные способы написания маркировочных обозначений, представленные следующими вариантами:
1. ОП 4-4;
2. ОП 4-4 АIII;
3. ОП 4-4 т.
2. Основная сфера применения
Рассматриваемые нами изделия служат для возведения общественных жилых зданий, выполненных из любого сырья, включая кирпич и крупные блоки, в составе которых имеются местные материалы. Применение плит ОП 4-4 АIII не ограничивается определенным климатическим поясом. Вместе с железобетонными прогонами они неплохо выдерживают жесткие погодные условия и могут использоваться в неагрессивной среде.
3. Обозначения маркировки изделия
Маркировка железобетонных изделий указывает на их типоразмеры и ключевые технические особенности. Она служит для упрощения работы с соответствующей документацией и сортировки готовой продукции на складах. Марка ОП 4-4 АIII читается так:
1. ОП – опорная плита;
2. 4 – длина в дм.;
3. 4 – ширина в дм.;
4. АІІІ – класс арматуры (т - тяжелый бетон).

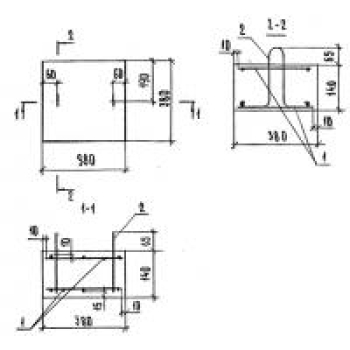

В марке габариты часто округляются. Полные значения длины и ширины данного наименования на самом деле такие:
Длина = 380;
Ширина = 380;
Маркировочные обозначения довольно лаконичны и не могут предоставить всего списка размерных показателей, которые тем временем просто необходимо учитывать при выборе строительных материалов. Они представлены следующими значениями:
Высота = 140;
Вес = 50;
Объем бетона = 0,02;
Геометрический объем = 0,0202.
4. Изготовление и основные характеристики
Железобетонные опорные плиты ОП 4-4 АIII изготавливают в заводских условиях на современном оборудовании. Производственный процесс осуществляется в полном соответствии с Серией 1.225-2, что позволяет выпускать качественную и надежную продукцию. По ГОСТ 5781-82 изделия армируют сварными сетками из стали высокого класса А-ІІІ. По тому же стандарту монтажные петли, помещаемые в конструкцию на этапе установки каркаса в металлическую опалубку, делаются из стали класса А-І марок Ст3сп2 и Ст3пс2. По готовности арматурных элементов в формы подают защитную бетонную смесь, класс прочности на сжатие которой должен составлять не менее В15. Необходимо, чтобы бетон равномерно заполнил все изгибы опалубки и целиком покрыл металлический каркас (кроме стальных петель в верхней грани).
Чтобы ускорить процесс усадки у уплотнения цементного раствора в формах, к ним подключают вибрационные столы. Такая технология называется виброформованием и пользуется широкой популярностью в сфере выпуска ЖБИ. После того, как бетон обретет необходимую консистенцию, сырцу дают отдохнуть и отправляют на термическую обработку. Под действием высоких температур он обретает отпускную прочность. На заключительном этапе изделия проходят ряд приемо-сдаточных испытаний. Проверяется их прочность, трещиностойкость и соответствие рабочим чертежам. Кроме того, поверхность ОП тщательно изучают на предмет чрезмерно больших трещин или раковин. Небольшие отклонения все же допускаются. Их величина также устанавливается действующим регламентом и прописывается в контрольных таблицах.
5. Транспортировка и хранение
Существует несколько основных правил складирования и перевозки опорных плит. Погрузка должна осуществляться путем захвата за строповочные петли специальным подъемным оборудованием. В кузове во избежание сдвигов и опрокидывания изделия максимально жестко фиксируются стальными лентами или проволокой.
При складировании на подготовленных площадках с выровненной основой ОП устанавливают на деревянные подкладки. Такие же изоляционные материалы применяются и для установки изделий в штабеля. Чтобы исключить трение, толщина досок должна превышать высоту строповочных петель. Навал, сброс опорных плит ОП 4-4 АIII и погрузка волоком строжайше запрещены.
