Стандарт изготовления изделия: Серия 3.503.1-66
Лотки телескопические Б 6 это железобетонные изделия широко используемые в строительной сфере, как наиболее прочные и доступные материалы. Для обустройства водоотводных систем используют Б 6. Данные изделия являются отличным решением при строительстве дорог и прочих сложных технических сооружений. Стоит отметить, что телескопические железобетонные изделия просты в эксплуатации и монтаже лотки один в другой вставляются по принципу укладки кровельной черепицы, направление укладки по уклону дороги для лучшего отвода водяного потока, складывая систему дренажа. Стыки необходимо омонолитить.
1.Варианты написания маркировки.
Бетонные лотки Б 6 изготавливаются и маркируются согласно действующему Регламенту Серия 3.503.1-66 и включает в обозначение тип железобетонного изделия и размерный ряд. Примеры написания маркировки:
1.Б 6;
2.Б-6.
2.Основная сфера применения.
Телескопические лотковые элементы из железобетона тип Б 6 имеют форму скобы, при этом сечение выполняется в виде трапеции. Применяют их для обустройства дренажных систем, где необходимо отведение воды, например, дорожно-мостовые системы. Также применяют лотки в гражданском и промышленном строительстве для организации отвода ливневых вод. За счет наличия небольших выступов на полости изделия, водяной поток теряет часть энергии, за счет чего гасится скорость его течения.
Лотковые элементы должны иметь обязательный уклон. За счет складывания лотков между собой "конструктором", достигается максимальная прочность и устойчивость к механическим воздействиям. Таким образом, образованный канал имеет наклонную поверхность и достаточную ширину, что позволяет добиться высокой пропускной способности.
Лотки Б 6 широко применяют при строительстве систем ливневого слива на автомобильных магистралях, а также для укрепления пешеходных и индустриальных дорог. Телескопические лотки могут быть использованы при обустройстве земляных склонов, насыпях и для устройства откосных поверхностей, которые предварительно уплотняются. Скопившаяся вода попадает в лотки и отводится в специально организованные места. Такая система строительства позволяет полностью исключить риски, связанные со скоплением излишней воды вблизи жилых зон. Телескопические лотки Б 6 используют совместно с блоками упора одноразмерного ряда тип Б9 и Б9а, что позволяет получить более прочную и надежную конструкцию.
3.Обозначение маркировки изделия.

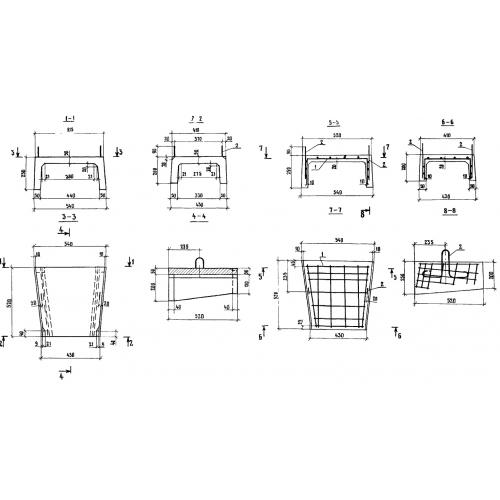

Лотки телескопические Б 6 маркируют согласно Серия 3.503.1-66, размерная группа составляет 520х540х250 . (габаритные размеры изделия, дополнительные размеры можно изучить в Серии 3.503.2-66), где указаны длина, ширина и высота готового изделия. Боковые стенки имеют скосы, профиль трапециевидный.Б 6 условное обозначение лотков телескопических. Маркировка должны быть нанесена несмываемой краской на боковую часть лоткового элемента с указанием даты изготовления изделия и его массы. Для лотка Б 6 масса составляет 60, геометрический объем готового ЖБИ-изделия не менее 0,0702 , объем бетона - 0,022 .
4.Характеристики и материалы для изготовления.
Лотки телескопические Б 6 изготавливают методом вибропрессования или вибролитья. Данные технологии позволяют получить высокопрочные изделия, которые прослужат не один год.
Для этого применяют следующие действия:
1. Используют тяжелый бетон марок по прочности на сжатие не менее чем М300, что соответствует классу по прочности на сжатие не менее чем В20;
2. Бетонная смесь должна отвечать требованиям по морозостойкости (марка не менее F200 и F300) и водонепроницаемости (марка не менее W4 и W6), конкретные марки устанавливается условиями проекта;
3. Конечное изделие не должно иметь раковин, наплывов и крупных трещин, допускается минимальное количество мелких трещин. Однако лотки Б 6 должны отвечать требованиям трещиностойкости;
4. Для повышения прочности лотков, их армируют. Для этого используют стержневые каркасы (тип К-3), которые изготавливают из заранее загнутых стержней. Сталь берется класса A-I, Ac-II, A-II, A-III согласно ГОСТ 5781-82. Прутки диаметром 6 мм. В качестве арматуры используется горячекатаная или с предварительным напряжением сталь. В качестве закладных деталей используется строповочная петля тип ПС-1. Все стальные изделия подвергаются дополнительной антикоррозионной обработке;
5. Бетон для лотков Б 6 может быть обработан полимерными составами для повышения стойкости к действию агрессивной среды, а также для повышения износостойкости.
5.Транспортировка и хранение.
Лотки Б 6 укладывают в штабеля по три ряда, каждый из которых прокладывают деревянными досками толщиной не менее 3 см. Подкладки должны быть в местах монтажных петель, а также в местах, где стыкуют ребра лотков. Стопки не должны превышать высоту в 2,5 метра. При транспортировке все изделия должны быть надежно закреплены, а при разгрузке не допускается сбрасывание лотков и их дальнейшее наваливание. Максимальная загрузка в одну машину не должна превышать 240-350 шт.
