Стандарт изготовления изделия: Серия 3.006.1-2/87
Лотки теплотрасс доборные Л 10д-8 применяются в строительстве теплотрасс. Это специальные элементы, которые используются для строительства каналов и тоннелей различного назначения и протяженности. Обязательно изготавливают эти элементы из железобетона. Благодаря уникальным эксплуатационным характеристикам эти изделия образуют прочное и долговечное сооружение.
Данный доборный элемент служит для оптимальной защиты инженерных сетей и коммуникаций. Применяют строго по допустимой унифицированной вертикальной нагрузке. Это элементы П-образной (или скобообразной) формы, которые применяются как базовое основание, а также для защиты для трубопроводов любого типа и назначения. Лоток Л 10д-8 является доборным, что указывает в конструкции отсутствуют проемы для стыковки с узловыми точками тепловой трассы.
1. Варианты маркировки.
Лотки теплотрасс доборные Л 10д-8 обозначают по ГОСТу и Серии 3.006.1-2.87. Данные стандарты позволяют записать маркировочные знаки разными вариантами. Основные из них:
1. Л 10д-8;
2. Л 10д.8.
2. Основная сфера применения.
Лотки применяют для строительства полуподземных одно- и многосекционных каналов и тоннелей. Данные элементы являются отличной защитой для коммуникаций и сетей от воздействия агрессивной внешней среды. Конструкция лотков спроектирована таким образом, чтобы исключить попадание влаги внутрь, слом и порчу коммуникаций. За счет высокой прочности элементов канал получается надежным. Допускается использовать Л 10д-8 на посадочных грунтах, а также в условиях сложной местности, включая сейсмоактивность до 9 баллов по шкале Рихтера. Допускается применение в грунтах с высоким слиянием подземных вод.
Сфера использования доборных элементов достаточно широка. Это не только строительство каналов для труб водоснабжения, но и газоснабжение, прокладка инженерных сетей и обустройство теплотрасс различного назначения. При соблюдении правил строительства каналов достигается высокая экономия средств на обслуживание сооружения. При необходимости замены труб роется траншея, вскрывается крышка канала и производится замена поврежденного участка. Очень быстро и практично.
По большей части лотки теплотрасс доборные Л 10д-8 применяют в черте жилых массивов для тепло- и сетевого газораспределения, а также для прокладки электрокабелей и электрических шин. За счет очень низкой цены эти элементы широко применяют и в промышленности. Лотки монтируют по месту использования совместно с плитами перекрытия или специальными съемными крышками тип П 11д-8. Продукция поставляется с разрешительной документацией.
3. Маркировка изделий.
Условные обозначения лотков специального назначения производят согласно Серии 3.006.1-2.87 и включает тип изделия и основные размерные параметры. Для удобства чтения маркировки цифровая группа указана в дециметрах. Маркировка включает:
1. Л лоток каналов и тоннелей;
2. 10 порядковый номер изделия;
3. д доборный;
4. 8 расчетная нагрузка.

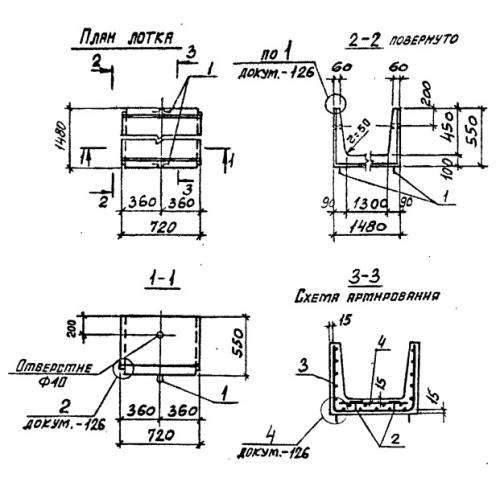

Основные параметры:
• Длина 720 ;
• Ширина 1480 ;
• Высота 550 ;
• Геометрический объем 0,5861 ;
• Объем бетона 0,17 ;
• Масса изделия 430 .
Все знаки наносятся на боковую грань черной несмываемой краской. Дополнительно вносят в общие обозначения дату выпуска, массу и марку изделия.
4. Основные материалы и их параметры.
Лотки Л 10д-8 изготавливают методом вибропрессования из железобетона. Бетон берется прочности по марке М200, класс бетона - не менее В25. Для большей прочности производится армирования стальной проволокой, связанной в сетки тип С4-63-1 и сетка С2-25-4, и рифленые прутки. Для удобства подъема на высоту изделия имеют металлические петли тип УП1-2. Внутри элемент имеет специальные крепежи тип Ф6, для удобства прокладки трубопроводов. Для того чтобы предотвратить коррозионные процессы, проводят специальную обработку и дополнительно обрабатывают гидрофобными составами готовые лотки. Внутри упакованного канала образуется так называемая "воздушная подушка", которая выступает отличным тепло- и гидроизолятором.
Для изготовления доборных лотков применяют бетон с повышенным содержанием мелкофракционного гравийного щебня и мелкозернистого песка. Это позволяет добиться высокой трещиностойкости, морозостойкости и водонепроницаемости. В условиях отрицательных температур доборные изделия Л 10д-8 допускается применять до 300 циклов полного промерзания и последующего размораживания. По "сухости" изделие соответствует марке стойкости к проницаемости воды до W4. Таким образом, высокое качество бетона обеспечивает максимальную защиту сетей и коммуникаций от резких перепадов температур до колебания уровня влажности. Доборный лоток Л 10д-8 прослужит долгое время без видимых разрушений.
5. Транспортировка и хранение.
Лотки теплотрасс доборные Л 10д-8 транспортируют только с применением спецтранспорта. В качестве автомашин используют манипуляторы со стрелами, бортовые автомобили повышенной грузоподъемности.
Хранение лотков производится в уложенных рядах. На дно укладывают деревянные доски или любой изолирующий материал, чтобы исключить действие влаги.
