Стандарт изготовления изделия: ТП 902-09-46.88
Плиты перекрытия КЦП 2-10 (ТП 902-09-46.88) унифицированные железобетонные изделия, имеющие круглую форму с прямоугольным поперечным сечением. Характерной отличительной особенностью конструкций является наличие в центральной части отверстия прямоугольной формы с закругленными боковыми сторонами, предназначенного для установки дождеприемной решетки.
Прочные плиты перекрытия применяются при строительстве колодезных сооружений, используемых для отвода жидкостей. Дождевая канализация собирается из различных железобетонных изделий, запроектированных документом ТП 902-09-46.88. Плиты служат конечным элементом и накрывают всю конструкцию, предохраняя колодец от попадания посторонних объектов, схода грунта и мусора. Устанавливаемая в центре изделия решетка способствует просачиванию в колодец дождевых осадков, что обеспечивает их устранение с городских улиц, автомобильных и железных дорог. Изделие обладает высокой прочностью, и, располагаясь на территории проезжей части способно выдерживать нагрузку от проезжающих автотранспортных средств.
Расшифровка маркировки
Знаки, наносимые на поверхность конструкций, позволяют в кроткий срок находить требуемые по типовому проекту изделия. Краску для нанесения маркировочных обозначений следует использовать устойчивую к атмосферным осадкам и перепадам температур. Комбинация цифр и букв КЦП 2-10 (ТП 902-09-46.88) расшифровывается:
1. КЦП тип конструкции плита перекрытия колодца;
2. 2 типоразмер отверстия для решетки;
3. 10 диаметр.
Для нанесения маркировочных обозначений допускается использование трафаретов и штампов.
Материалы и производство

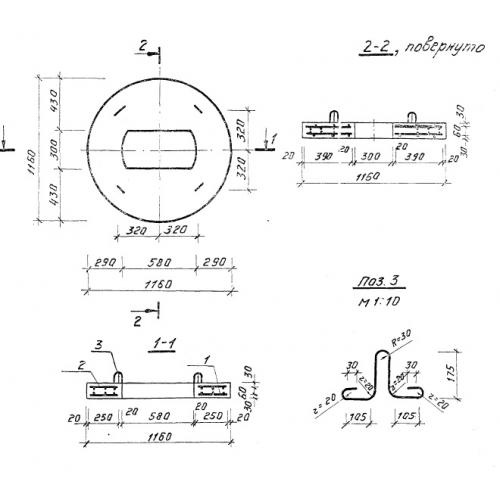

Полный порядок этапов производства и рабочие чертежи конструкций представлены в нормативном документе ТП 902-09-46.88. По условиям регламента главным сырьем для изготовления плит перекрытия КЦП 2-10 (ТП 902-09-46.88) должен служить тяжелый бетон класса В15 по прочности на сжатие. Водонепроницаемость и морозостойкость подбираются под каждый типовой проект. Защитный слой, предохраняющий рабочую арматуру, должен составлять 30 мм.
Для придания прочности готовому изделию на стадии формования закладываются специальные арматурные сетки. Они выполняются из стержневой горячекатаной стали классов AI и AIII по ГОСТ 5781-82. Сбор сеток производится с помощью контактной точечной сварки. Для удобства транспортировки и монтажа присутствуют подъемные петли, изготавливаемые из гладкой стали класса AI из стержней диаметром 8 мм. Металлические части обрабатываются антикоррозионными составами.
Приемо-сдаточные испытания обязательная процедура, по итогам которой конструкции направляются потребителю. На проверках оценивается качество бетонных поверхностей и прочность конструкций. Прошедшие испытания изделия снабжаются паспортами качества, с отметками о результатах проводимых испытаний.
Транспортировка и хранение
Складирование должно быть на подготовленной ровной территории. Плиты перекрытий КЦП 2-10 (ТП 902-09-46.88) должны быть рассортированы в соответствии с маркировочными обозначениями. Обязательно использование опоры для предотвращения соприкосновения конструкций с грунтом. В штабелях между рядами должны прокладываться инвентарные изолирующие доски. Выступающие части необходимо защищать от повреждений.
Транспортировка допускается любыми видами грузового транспорта, оборудованными фиксаторами и крепежными механизмами. Элемент укладываются по аналогии с хранением и крепятся до начала перевозки с целью предотвращения смещений. Важно соблюдать технику безопасности на всех этапах работы с железобетонными конструкциями.
