Стандарт изготовления изделия: Серия 3.900.1-14
Днище колодца ПН 20 (3.900.1-14) - это высокопрочное монолитное железобетонное изделие круглого сечения. Является опорным, базовым элементом железобетонного колодца, защищает его от негативного воздействия подземных и грунтовых вод, а также противостоит разрушениям при перекосах и обвалах грунта. В целом, конструкции железобетонных колодцев (водопроводные и канализационные) являются широко используемыми сооружениями. Без них не возможно обустройство различных инженерных сетей, водоотводных коммуникаций, а также канализационных септиков. Использование таких сооружений целесообразно, так как они обладают высокой устойчивостью к деформациям, негативному воздействию грунтовых вод и почвы.
Расшифровка маркировки
Маркировка железобетонных конструкций, в том числе и днищ колодцев, представляет собой зашифрованное буквенно-цифровое обозначение изделия. Она передает информацию о конструкции и его отличительных характеристиках в кратком сжатом виде. Так если рассматривать расшифровку ПН 20 (3.900.1-14), то можно увидеть следующее:
1. ПН - наименование изделия - плита днища;
2. 20 - диаметр колодца.
Сбоку на готовом изделии прописывается марка, дата выпуска, также там может быть указан товарный символ завода-изготовителя. Применяемая здесь краска, должна быть темных оттенков, а также прочная на истирание, свето- и водостойкая, быстровысыхающая.
Материалы и производство

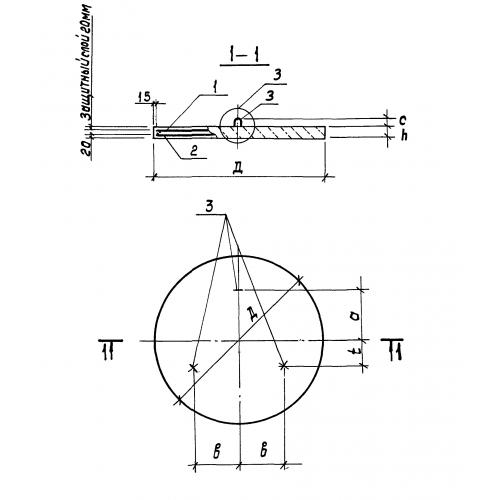

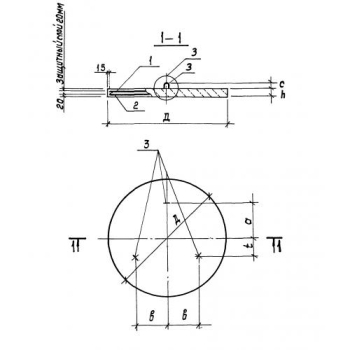

Производственный процесс железобетонных днищ колодцев осуществляется на основании чертежей, пометок, спецификаций из Серии 3.900.1-14. Изготовление ПН 20 (3.900.1-14) осуществляется методом вибропрессования. Вибропрессование - это особая технология производства изделий для строительства, в основу ее положены уплотнение полусухой твердой смеси, под действием давления сверху, а вибрации - снизу. После прессовки конструкции становятся плотными и однородными, что позволяет держать им свою форму и быть водонепроницаемыми. Основным сырьем для изготовления ПН 20 (3.900.1-14) является бетон В15. Согласно определенному регламенту состав такой смеси следующий (в кг/м3): цемент - 265, песок - 860, щебень - 1050, вода - 180, пластификатор - 4,8. Благодаря такой структуре достигается необходимая плотность бетонной массы.
Для того чтобы при эксплуатации будущая конструкция железобетонного колодца успешно справлялась с постоянными и временными нагрузками (такими как вертикальное и боковое давление грунта обсыпки), в каждый ее элемент закладываются стальные изделия, обработанные специальным антикоррозийным раствором. Так в днищах колодцев Серии 3.900.1-14 используется сталь классов А-I и А-III, а также проволока класса Вр-I. Дополнительно, процесс производства предусматривает наличие в конструкции ПН 20 (3.900.1-14) специальных монтажных петель, посредством которых выполняется легкая установка изделия на необходимые крепления.
Контрольные испытания на прочность и трещиностойкость являются завершающим этапом производственного процесса. Непосредственно благодаря им определяется то, на сколько конструкция качественно выполнена.
Хранение и транспортировка
Днища колодца хранятся в горизонтальном положении, штабелями, которые составляются максимум из шести рядов. Каждый ряд прокладывается специальным деревянным инвентарем - прокладками и подкладками. Перевозка ПН 20 (3.900.1-14) осуществляется в аналогичном хранению расположении (рабочем). Транспортное средство должно обладать необходимой грузоподъемностью, а изделия в нем должны быть прочно закреплены, во избежание их навалов и сколов.
