Стандарт изготовления изделия: ТП 902-09-46.88

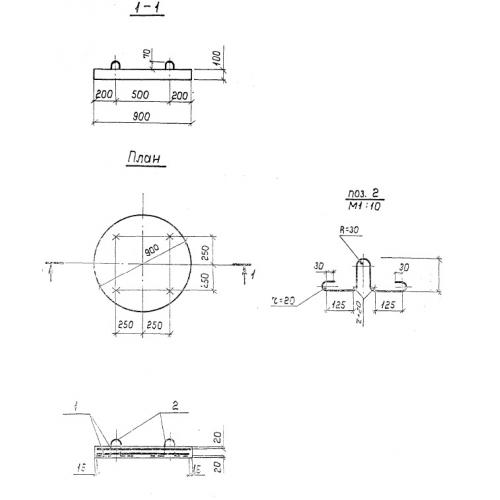

Плиты днищ КЦД 7 (ТП 902-09-46.88) индустриальные железобетонные изделия, имеющие круглую форму. В теле конструкции для удобства транспортировки и монтажа расположены четыре петли. Элемент отличается гладкостью и ровностью поверхностей.
Высокопрочные железобетонные плиты днищ широко используются при строительстве различных камер и колодезных сооружений дождевой канализации. Дождеприемные колодцы, состоящие из колец и других изделий (запроектированных по документу ТП 902-09-46.88), Необходимы для сбора атмосферной воды и отвода ее с городских улиц, автомобильных и железных дорог. Плита днища служит надежной опорой всему сооружению и препятствует оседанию колодца в грунт и попаданию внутрь грунта со стороны дна. Изделие обладает высокой прочностью и стойкостью к вредоносному воздействию жидкостей. Круглые колодезные сооружения, возводимые с днищем, отличаются продолжительным сроком службы и эффективной работой по назначению на протяжении всего периода эксплуатации.
Расшифровка маркировки
Для упрощения подбора необходимых по конкретному типовому проекту изделий были разработаны специальные маркировочные обозначения. Они наносятся несмываемой черной краской на элементы и содержат основные характеристики. Совокупность символов КЦД 7 (ТП 902-09-46.88) имеет следующую расшифровку:
1. КЦД тип конструкции плита днища колодца;
2. 7 диаметр колодца, для которого разработана плита.
Материалы и производство
Данные плиты днищ КЦД 7 (ТП 902-09-46.88) были специально разработаны для круглых дождеприемных колодцев по документу ТП 902-09-46.88. По условиям регламента необходимо производить изделия из тяжелого бетона класса В15 по прочности на сжатие. Показатели бетона по водонепроницаемости и морозостойкости следует подбирать индивидуально под каждый типовой проект. Защитный бетонный слой должен составлять 20 мм.
Высокая прочность конструкций достигается благодаря входящим в состав арматурным сеткам. Они укладываются в опалубку до заливки бетонной смеси и устанавливаются на специальные бетонные фиксаторы, позволяющие обеспечить толщину защитного бетонного слоя. Арматурные сетки производятся из проволоки класса Вр1 по ГОСТ 6727-80 и свариваются контактной точечной сваркой в соответствии с требованиями ГОСТ 8478-81. Для производства петель используется гладкая стержневая сталь класса AI по ГОСТ 5781-82. Металлические составляющие покрываются антикоррозионными составами, способствующими продлению эксплуатационного срока.
Перед поставкой конечному потребителю изделия набирают отпускную прочность и проходят контрольные испытания. На приемо-сдаточных проверках тестируется прочность конструкций, и оценивается качество бетонных поверхностей. Некондиционные элементы отбраковываются, а прошедшие испытания изделия снабжаются необходимой документацией и направляются заказчику.
Транспортировка и хранение
Складирование элементов должно осуществляться на ровной территории в горизонтальные штабеля с использованием подкладок, превышающих по высоте разметы монтажных петель. Обязательна сортировка по маркам и обустройство подъездного пути для специализированной техники.
Транспортировка плит днищ КЦД 7 (ТП 902-09-46.88) должна осуществляться по аналогии со складированием с обязательным обеспечением надежной фиксации. Подъем должен производиться исключительно за строповочные петли. Следует соблюдать меры предосторожности, и беречь конструкции от любых механических повреждений на всех этапах работы.
