Стандарт изготовления изделия: Серия 3.900.1-14
Кольца колодцев стеновые КС 20-9 применяют для обустройства колодцев производится путем сборки сборной конструкции. Основным компонентом любого колодца являются стенки. Для этого применяют кольца КС 20-9, изготовленные из железобетона. Связка между собой элементов производится путем цемента. Это высокопрочные и многофункциональные изделия (стальной каркас, покрытый слоем бетона, в форме кольца), с помощью которых удается получить долговечные технические сооружения.
1.Варианты написания маркировки.
Обозначение стеновых изделий для колодцев маркируется согласно ГОСТ 8020-90 и Серии 3.900-3, включает буквенно-цифровую комбинацию – тип изделия и основные размерные группы. Написание маркировки может быть произведено следующими способами:
1. КС 20-9;
2. КС 20-9 а;
3. КС 20-9 б;
4. КЦ 20-9;
5. КЦ 20-9 а;
6. КЦ 20-9 б;
7. КЦ 20-9-2.
2.Основная сфера применения.
Кольца колодцев стеновые КС 20-9 применяются как основа для строительства подземной части колодцев различных коммуникаций. Использование их целесообразно не только в промышленном, но и частном строительстве. Эти изделия являются основой при сооружении небольших канализационных и водопроводных, газовых и смотровых колодцев различного назначения. В комплекте с днищем и крышкой сооружение представляют собой готовую законченную герметичную конструкцию. Использование в канализационной и водопроводной системе предъявляют к колодцам особые требования.
Основным направлением использования колец колодцев стеновых КС 20-9 является строительство водопроводных и канализационных сетей различного назначения. Удобство использования этих изделий в том, что кольца устанавливаются одно на другое, а стыки заделываются раствором. Подъем изделия осуществляется за петли, вмонтированные в процессе изготовления кольца. Это уменьшает время на возведение колодца к минимуму, а выполнить такую работу может человек мало знакомый со строительством. В процессе строительства колодца из КС 20-9 в стенки или в стыки колец монтируются скобы или лестница для удобства спуска и подъема.
3.Обозначение маркировки изделий.
Маркирование колодезных железобетонных колец КС 20-9 осуществляется согласно ГОСТ 8020-90, а также Серии 3.900-3. Буквенная группа КС – кольца стеновые, обозначение типа изделия, 20-9 – внутренний диаметр и высота изделия, также может быть обозначена водонепроницаемость бетона (Н – нормальная, П – пониженная, О – особо низкая). Дополнительными буквами может быть указано:
1. а – два отверстия под трубопроводы;
2. б – 4 отверстия.

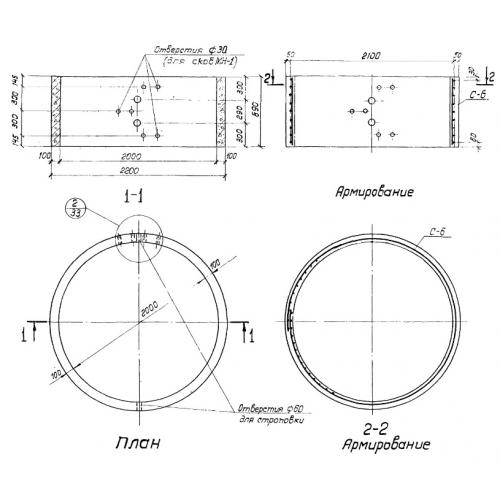

Основные габаритные размеры составляют следующие параметры: 2200х2200х890 , где соответственно указаны внешний и внутренний диаметры, высота. Масса изделий составляет 1480 . Геометрический объем – 4,3076 , объем бетона на одно изделие – 0,59 .
Маркировочные знаки, масса и дата выпуска наносят на наружную боковую поверхность несмываемой черной краской. Дополнительно указывается товарный знак производителя.
4.Основные материалы для изготовления и характеристики.
Изготавливают кольца колодцев стеновые КС 20-9 методом вибропресования. Это придает изделию необходимую прочность и механическую жесткость. Эксплуатация изделия ниже уровня грунтовых вод предъявляет к ним особые требования по водонепроницаемости – марка не менее чем W4. Использование сульфатостойких цементов обеспечивает устойчивость к агрессивному воздействию грунтовых вод.
Основной материал стеновых колец КС 20-9 – тяжелые бетона марки по прочности на сжатие М200-М500. В форму вставляется металлическая сварная сетка из арматуры и заливается бетоном. Затем для упрочнения форма подвергается вибрации, чтобы достичь необходимой прочности изделия. Одним из требований, предъявляемым к готовому изделию, является водонепроницаемость, поскольку установка колец в большинстве случаев происходит ниже уровня грунтовых вод. В процессе производства особое внимание уделяется соблюдению размеров изделий, что немаловажно при строительстве колодцев с правильной геометрической формой.
Арматура для армирования берется класса Ат-IIIС и Ат-IVС согласно ГОСТ 10884. Все металлические детали проходят обязательную антикоррозийную обработку, что значительно увеличивает срок службы колец. Основа из арматуры, покрытая слоем бетона, должна выдерживать длительную эксплуатацию в условиях агрессивной среды. Поскольку в большинстве случаев изделие устанавливается глубоко в грунте, требования к морозостойкости невысокие и определяются в каждом конкретном случае проектом (устанавливается 50-75 циклов замораживания-размораживания). Для удобства подъема изделия на высоту в тело внедряют монтажные петли.
5.Транспортировка и хранение.
Хранение стеновых колец КС 20-9 осуществляется штабелями не более двух рядов в шашечном порядке, устанавливая один элемент на другой. Необходимо избегать падения и порчи изделия. Кроме этого, все элементы должны быть надежно закреплены. При транспортировке и хранении между кольцами должны быть прокладки не мене 40 мм в толщину.
