Стандарт изготовления изделия: Серия 3.503.9-80

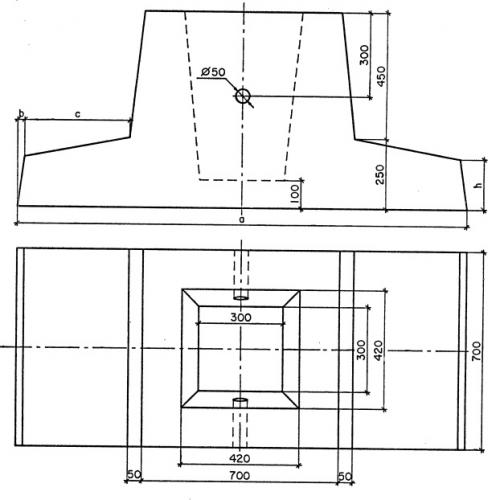

Фундаменты Ф 1 используют для установки дорожных знаков. Это типовые строительные конструкции, изготавливаемые согласно жестким требованиям действующих стандартов. Благодаря применению железобетона для изготовления фундаментов удается получить высокопрочные конструкции, которые не требуют вложений на обслуживание и ремонт. Конструктивно элементы Ф 1 имеют форму усеченной пирамиды, в центре которой имеется специальный вырез в виде гнезда высотой 0,6 метра для установки опоры дорожного знака. Боковая стенка имеет специальное отверстие диаметром 50 мм (на расстоянии 300 мм от поверхности), используемое для строповки с грузозахватными элементами автокрана. Опора конструкции выполнена в виде двух лепестков достаточной толщины, которые отходят в две стороны от стакана.
Монтаж фундаментов Ф 1 может быть выполнен только специализированными организациями. В качестве естественного основания обустраивается песчано-гравийная подсыпка толщиной 10 см. Установка опоры на естественное основание не допускается.
1. Варианты написания маркировки.
Фундаменты Ф 1 маркируют по условиям действующего стандарта – Серии 3.503.9-80, по условиям которого запись обозначения может быть выполнена различными вариантами:
1. Ф 1;
2. Ф-1;
3. Ф №1.
2. Основная сфера эксплуатации.
Фундаменты Ф 1 выступают в качестве основной опоры для дорожных знаков. На подобное основание могут быть смонтированы знаки постоянной и временной фиксации на автомобильных дорогах общего пользования, а также различных направлениях подъездных промышленных дорог. Часто используют данные изделия для создания заграждения, когда на каком-либо дорожном участке производится ремонт или требуется организовать стоянку или парковку.
3. Обозначение маркировки.
Фундаменты Ф 1 маркируют согласно требованиям стандарта – Серии 3.503.9-80. В обозначении указывают тип изделия и основной типоразмер. При нанесении основных маркировочных знаков дополнительно указывают данные о компании-производителе, дате выпуска партии ЖБИ и массе конкретного изделия. Все знаки пишут черной краской, которая не стирается на протяжении всего сроки эксплуатации фундаментов.
Размерные характеристики фундаментных элементов Ф 1:
Длина = 1100;
Ширина = 700;
Высота = 700;
Вес = 850;
Объем бетона = 0,35;
Геометрический объем = 0,539.
4. Основные материалы и характеристики.
Фундаменты Ф 1 изготавливают из бетонов тяжелых марок. Класс прочности должен соответствовать марке В15 и более. Основная технология производства – вибропрессование в неразъемных формах. Технологический процесс организован в заводских условиях, где каждая операция строго регламентирована. Это позволяет гарантировать, что налажен выпуск высококачественных фундаментов, имеющих длительный срок службы. Готовая продукция поставляется с разрешительной документацией.
Эксплуатация изделий осуществляется в условиях агрессивной среды, поэтому используемый бетон должен отвечать требованиям высокой прочности и стойкости к различным воздействиям со стороны атмосферных осадков и явлений:
1. Морозостойкость бетона должна быть не менее F100 (то есть не менее 100 циклов замораживания и последующего оттаивания).
2. Водонепроницаемость марки W6, водопоглощение бетона должно быть минимальным и не превышать предел 4%. Для защиты поверхность изделия дополнительно гидрофобизируется. Погружаемая часть фундамента покрывается горячим битумом.
3. Трещиностойкость.
Повышение прочностных характеристик производится путем армирования фундаментных изделий стальными плоскими сетками по схемам. Изготавливают их из стали класса А-300 по ГОСТ 5781-82, а также из проволоки периодического диаметра по ГОСТ 6727-80. Дополнительно закладывают металлическую трубу диаметром 50 мм. Для удобства подъема опорных элементов на высоту имеется две монтажных петли. Их приваривают к основному усиливающему каркасу методом контактно-точечной сваркой. Для защиты металлических компонентов от коррозионного разрушения, их покрывают защитными составами.
5. Транспортировка и хранение.
Массивные фундаменты Ф 1 транспортируют спецтранспортом необходимой грузоподъемности. Изделия надежно крепят стальной проволокой, чтобы при перевозке исключить падение продукции. Крупные партии доставляют по железной дороге или морю. Погрузо-разгрузочный комплекс работ выполняется подъемным краном. Стальные тросы для строповки не применяют. Разгрузка навалом запрещена.
Хранение изделий осуществляется в штабелях. Формируют два-три ряда, слои прокладывают деревянными досками толщиной 30 мм. Пачки формируют таким образом, чтобы была возможность беспрепятственно подогнать спецтехнику и отгрузить продукцию потребителю.
