Звенья круглых водопропускных труб ЗКП 5-100 - прочные железобетонные элементы. Строительство водопропускных труб, применяемых в автодорожных и железнодорожных насыпях, считается обязательным. Их основное предназначение – транспортировка сточных и атмосферных вод. Это обеспечивает безопасную и надежную эксплуатацию дорожного сооружения. Водоток формируется из звеньев круглых труб ЗКП 5-100, откосных стенок, открылок и подпорных элементов.
Звено трубы – это специальные железобетонные изделия, которые конструктивно выглядят как цилиндры с плоскими бетонными "ножками". Конструкция трубы может предусматривать наличие одного, двух или трех очков. Особое устройство опоры позволяет строить водовод без применения фундаментных блоков, что удешевляет строительный проект, а значит, это имеет практическое и экономическое обоснование. Достаточно обустроить подсыпку из песчано-гравийной смеси толщиной 10-15 см. Реже делают монолитный фундамент. Фиксация звена в сооружении производится также за счет значительной массы самого элемента, поэтому его сдвиг исключен. Благодаря применению высокопрочных и качественных материалов готовые изделия могут эксплуатироваться в условиях агрессивной среды, а также под значительными вертикальными нагрузками. Звенья водотока укладывают под насыпь грунта высотой до 20 метров.
1. Варианты написания маркировки.
По условиям действующего стандарта Серии 3.501.1-144 допускается писать маркировочные знаки несколькими вариантами:
1. ЗКП 5-100.
2. ЗКП 5.100.
3. ЗКП 5 100.
2. Основная сфера применения.
Звенья круглых водопропускных труб ЗКП 5-100 используют при строительстве водотоков периодического и постоянного действия автодорожных и железнодорожных насыпей. Средняя скорость пропуска водной среды может достигать до 15 м3/с. За счет небольшого отверстия трубы не могут пропускать большое количество воды. Однако за счет высокой прочности данные железобетонные изделия могут быть установлены на равнинной местности районов с сейсмической активностью до 9 баллов по шкале Рихтера. Толщина стенки звеньев рассчитывается из условия долговечной работы водосборной системы под колоссальными вертикальными нагрузками.
Элементы работают в агрессивных условиях, при этом целостность земляного полотна не нарушается, и поэтому они считаются наиболее безопасным в эксплуатации. Звенья ЗКП 5-100 могут формировать трубу требуемой длины, достаточно составить два-три элемента. Прочность, надежность и долговечность – главные характеристики круглого водовода, который построен с применением звеньев марки ЗКП. Это позволяет восполнить любые нужды дорожного строительства.
3. Обозначение маркировки.
Маркировочные знаки формируют по условиям Серии 3.501.1-144 и позволяют определить тип изделия, основной типоразмер, габаритный размер и тип исполнения. Таким образом, обозначение ЗКП 5-100 расшифровывается как:
1. ЗКП – звено круглое с плоским опиранием.
2. 5 – типоразмер (первая группа, отражает размер несущей способности).
3. 100 – длина (значение округлено до целого числа и для удобства чтения записано в дециметрах).

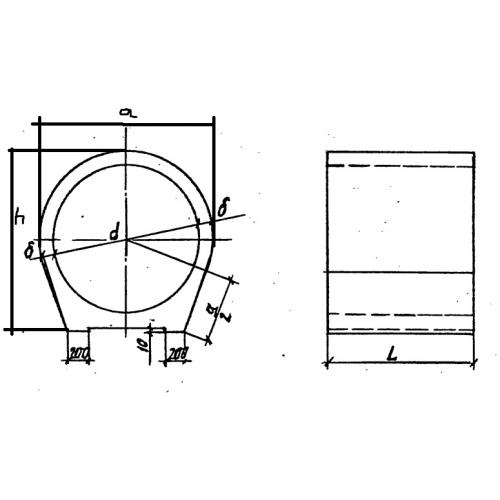

Основные размерные характеристики:
Длина = 1000;
Ширина = 1780;
Высота = 1780;
Вес = 2150;
Объем бетона = 0,85;
Геометрический объем = 3,1684.
4. Основные материалы и их характеристики.
Звенья круглых водопропускных труб ЗКП 5-100 изготавливают в заводских условиях по технологии вибропрессования. Применяют тяжелые бетоны марки прочности В30 и В35. Материал должен также отвечать всем требованиям морозостойкости (стойкость к перепадам отрицательных температур должна быть не менее 200-300 8-часовых циклов замораживания и размораживания), водонепроницаемости и трещиностойкости. В состав бетона вводят пластификаторы и производят гидрофобную пропитку изделия, повышая тем самым его водостойкость. Напомним, что звенья эксплуатируются при длительном и агрессивном действии водной среды.
Прочностные характеристики достигаются при армировании стальными сварными конструкциями. Их изготавливают по схеме КП из стали класса А-200, А-300 и А-200 с термическим упрочнением, также применяют горячекатаную проволоку и плоские сетки. В тело звена дополнительно закладываются металлические детали-фиксаторы . Стальные детали проходят жесткую антикоррозионную обработку, что позволяет продлить срок службы бетонного изделия. Качественное армирование элементов позволяет их эксплуатировать под значительным давлением грунта без ущерба дорожному сооружению.
5. Транспортировка и хранение.
Звенья круглых водопропускных труб ЗКП 5-100 транспортируют спецтранспортом требуемой грузоподъемности. Изделия надежно фиксируют и прокладывают деревянными подкладками. Погрузка и разгрузка выполняется с соблюдением правил техники безопасности. Звенья предохраняют от ударов и повреждений. Комплекс защитных мер позволяет сохранить продукцию в небитом состоянии. Хранение звеньев осуществляется в штабелях в условиях склада. Укладывают стопки 1-2 ряда. Слои изолируют досками толщиной 3 см.
