Стандарт изготовления изделия: ГОСТ 6482-2011

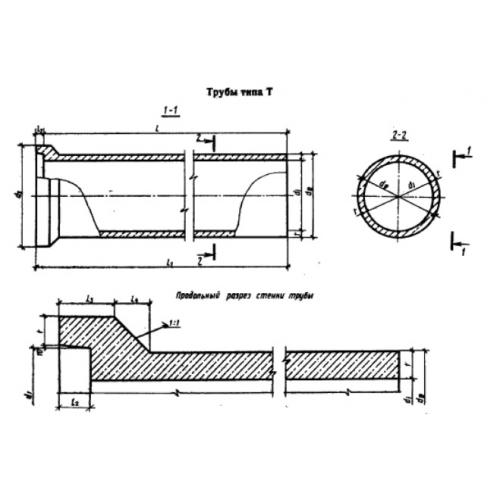

Труба цилиндрическая раструбная безнапорная ТБ 50-25-2 - это прочная полая железобетонная конструкция, обладающая с одной стороны втулочной частью, с другой расширением в виде воронки - раструбом, который упрощает соединение с аналогичным изделием. С помощью таких труб прокладываются трубопроводы, по которым самотеком транспортируются различные жидкости: бытовые, производственные, атмосферные, сточные и подземные воды. Трубы такого типа практичны, просты и надежны в эксплуатации, поэтому их применение происходит в разных сферах строительства: гражданском, промышленном, водохозяйственном, гидротехническом. Также ТБ 50-25-2 могут применяться в условиях действия агрессивной среды, на территориях со средней температурой наружного воздуха не ниже -40 градусов по Цельсию. Применение изделий в районах вечной мерзлоты и на территориях с сейсмической активностью более 8 баллов не допускается.
Расшифровка маркировки
Разнообразие видов труб обуславливает присваиванье каждому изделию индивидуальной марки, состоящей из букв и цифр. Расшифровка данного индекса раскрывает основную информацию о габаритах строительного элемента, его конструктивных особенностях в каждом исполнении:
1. ТБ - труба цилиндрическая раструбная с упорным буртиком втулочного конца изделия и стыковыми соединениями, уплотняемыми резиновыми кольцами;
2. 50 - диаметр условного прохода (в см);
3. 25 - полезная длина (в дм);
4. 2 - несущая способность.
Маркировочные обозначения наносятся водостойкой черной краской (по трафарету) на наружную поверхность раструба.
Материалы и производство
Железобетонные трубы производят в заводских условий, на основании указаний и пометок из ГОСТ 6482-2011. Конструкции могут изготавливаться различными современными методами такими как: вибропрессование, центрифугирование, радиальное прессование, вибрирование. В качестве основы при производстве ТБ 50-25-2 могут применяться тяжелые и мелкозернистые бетоны классов по прочности на сжатие не ниже В30. Марка бетонной смеси по водонепроницаемости устанавливается при проектировании конкретного сооружения, но должна быть не ниже W6 для труб, изготавливаемых методом виброперссованием и не ниже W4 - для изделий, создаваемых по другим технологиям.
Для повышения прочности, устойчивость к разным типам воздействий, для труб применяется метод армировки бетона. ТБ 50-25-2 армируется ненапряженной стальной арматурой, которая представлена в виде спирального каркаса одинарного цилиндрического или эллиптического или двойного цилиндрического. В данном каркасе присутствует продольная распределительная арматура из стали классов А-I и А-III, а для спирали используется проволока классов В-I и Вр-I. Также в изделии предусмотрены закладные детали для защиты изделия от электрокоррозии.
Каждой партии готовых строительных элементов присваивается документ о качестве согласно ГОСТ 13015, в нем прописываются важные данные такие как: название и адрес изготовителя, номер и дата документа, номер партии, марка и наименование трубы, класс бетона по прочности на сжатие, отпускная прочность бетона, марка по водонепроницаемости.
Хранение и транспортировка
Железобетонные раструбные трубы перевозят и хранят в рабочем положении, с укладыванием изделий на специальный инвентарь - деревянные прокладки и опоры из сухой древесины. Изделия на складе формируются в штабель или размещаются в контейнер, уже рассортированные по маркам. В ряде ТБ 50-25-2 укладываются таким образом, чтобы раструбы двух смежных рядов были обращены в разные стороны. Транспортировка труб должна происходить автомобильным транспортным средством или железнодорожным подвижным составом, с условием, что они оборудованы седлообразными прокладками, которые помогают предотвратить смещение и соприкосновение
