Стандарт изготовления изделия: Серия 3.006.1-8
Балки перекрытия каналов Б 1 это строительные элементы для перекрытия каналов и иных инженерных сооружений, отвечающие определенным требованиям. Балки перекрытия Б 1 используют для создания герметичного пространства в канале, и служат для защиты конструкции от обвалов грунта и попадания внутрь канала влаги. Очень важно, чтобы данные изделия отвечали требованиям действующего Стандарта Серия 3.006.1-8. Это железобетонные изделия, применяемые в промышленно-техническом строительстве.
1.Варианты маркировки.
Основное обозначение включает цифробуквенную группу. Балки перекрытия каналов Б 1 маркируют согласно Серии 3.006,1-8., где указывают литеру условного наименования изделия и его основной типоразмерный ряд. Данные железобетонные изделия соответствуют размерному ряду лотков и плит перекрытий той же Серии 3.006.1-8., что позволяет получить геометрически правильные сооружения.

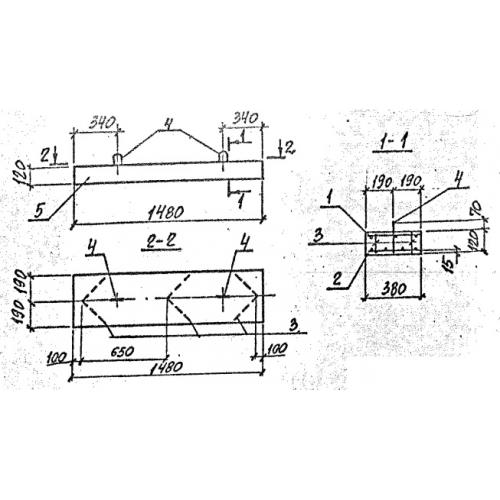

Б 1 – балка перекрытия каналов основные размерыкоторой 1480х380х120., где:
1480 – длина изделия, в мм.;
380 – ширина, в мм.;
120 – высота, в мм.
Объемный вес балки перекрытия составляет 0,039. Геометрический объем 0,0675 .Общий вес одного элемента не превышает 170.
2.Основная сфера применения.
Балки Б 1 применяют для обустройства каналов и лотков с проложенными коммуникационными сетями. Канал – это шахта, образованная бетонными кольцами над открытым лотком. Иначе данное сооружение называют шахтой. Так как балки соответствуют по размерам лоткам, то канал может быть получен любых размеров. Изделие имеет прямоугольное сечение, и чаще всего применяется для строительства подземных каналов, теплотрасс и других инженерных сооружений.
Балка укладывается на стыковые поверхности лотков. Как правило, их применяют в случае, когда сооружение состоит из нескольких лотков – более двух подряд (железобетонное изделие п-образной формы). Далее, непосредственно на балки укладывают плиты перекрытия каналов. Основное назначение балок перекрытий Б 1 – возможность создания инженерного сооружения, пригодного для осмотра и обслуживания коммуникаций и сетей, проложенных в лотках. Балочные элементы используют как опорные элементы для плит перекрытий каналов, на которые и устанавливают железобетонные кольца. Балочная группа Б 1 не применяется в строительстве жилых и промышленных зданиях.
3.Изготовление и основные характеристики балок перекрытия Б 1.
Железобетонные балки изготавливают в заводских условиях методом вибропрессования. Данная технология позволяет получить высокопрочные изделия. За счет вибрирования бетонная смесь достаточно сильно уплотняется, как результат – высокопрочное железобетонное изделие. Применение данной технологии полностью оправдано, так как балки Б 1 "работают" под очень большими сдавливающими нагрузками (вертикальная деформирующая нагрузка достигает 8 тс/м3.), которые должны выдерживать. Конструкция имеет обязательный запас по прочности.
Изготавливают балочные элементы из бетона, отвечающим следующим параметрам:
1. Класс бетона на сжатие – не менее В25 и В30;
2. Марка бетона на сжатие – не менее М400 и М300;
3. Морозостойкость, марка – не менее F200;
4. Водонепроницаемость – марка не менее W4;
Кроме этого, бетон для производства балочных изделий должен отвечать требованиям по трещиностойкости. Б 1 не должна иметь больших трещин и минимум маленьких, также не допускается изделие к эксплуатации со сколами, наплывами, ямами, с выступающей арматурной сеткой. Все эти дефекты приводят к необратимому разрушению балочного элемента.
Для получения более прочного изделия выполняется армирование балок Б 1. Для этого используется арматура класса А-I и А-III по ГОСТ 5781-82. Длина прутков арматурной сетки составляет 280 мм, диаметр – 6 мм, . Арматурная конструкция покрывается слоем бетона не менее чем на 15-20 мм. Применяют как горячекатаную проволоку, так и предварительно напряженную.
Стальная арматура, применяемая для данных железобетонных изделий, эксплуатируется в условиях обычных грунтов. В случае повышенной кислотности грунта, балка подвергается дополнительной обработке химическими составами, что позволяет повысить коррозионную стойкость и морозостойкость балочной группы. Также балочные элемента имеют дополнительные закладные детали и монтажные петли УП2-1 согласно Серии 1.400-9, вып.1 (делаются для удобства подъема изделий на высоту).
4.Транспортировка и хранение.
Перевозка балок перекрытия Б 1 осуществляется при помощи спецтранспорта на специальных поддонах, дополнительно группа должна быть надежно зафиксирована стальной проволокой или лентой. Каждый слой штабеля прокладывается деревянными прокладками не далее 40-50 см с каждого торца блока.
Хранение осуществляется также в штабелях. Высота одного блока не должна превышать 2.5 метров. Не допускается падение изделий, разгрузка сбрасыванием или навалом.
