Стандарт изготовления изделия: Серия 3.407-102
Стойки опор предварительно напряженные УСО 2 а - это вертикальные элементы, которые имеют квадратное сплошное сечение и используются как основные несущие составные части зданий и технических сооружений. Данные элементы используют как опору для электротехнического оборудования различного назначения. Эксплуатация ЖБИ-стоек в горизонтальном положении не допускается. Обустройство электроподстанций и других технических сооружений производится по определенным нормам и правилам. В качестве основных элементов применяют железобетонные изделия, так как именно такие материалы отвечают по требованиям прочности и надежности.
1.Варианты написания маркировки.
Унифицированные стойки с предварительным напряжением УСО 2 а маркируют согласно действующим Стандартам – Серия 3.407-102. Типоразмеры обозначают цифровой комбинацией, тип железобетонного изделия указывают буквенной комбинацией, а также буква в маркировке обозначает наличие оголовника с одной стороны (данный элемент значительно облегчает монтаж всей конструкции). Маркировка может быть написана следующими вариантами:
1. УСО 2 а;
2. УСО 2-а.
2.Основная сфера применения.
Железобетонные предварительно напряженные стойки опор УСО 2 а согласно Серии 3.407-102 применяют при строительстве электроподстанций номинальным напряжением 35-500 кВт. Данные элементы могут быть также использованы при строительстве промышленных зданий, имеющих как основное и вспомогательное назначение. При этом использовать ЖБИ-стойки УСО 2 а при строительстве сооружений разной высотности, а также иных нужд индустриального строительства. Стойки из железобетона могут быть применены при обустройстве цехов и зданий вспомогательного назначения. Использование унифицированной стойки УСО 2 а осуществляется совместно с подножником УБ (тип изделия – стаканный).
Стойки с предварительным напряжением УСО 2 а монтируют в подготовленные скважины. Если грунты слабые или подвержены пучению, то заделка стоек производится с предварительной заделкой скважин, обустраивается фундамент (используют ненапряженные материалы). За счет высокой прочности железобетонных элементов технические сооружения электроподстанций могут применяться в достаточно жестких условиях, как сильные ветровые нагрузки, низкие температуры (вплоть до -40 градусов по Цельсию), а также в условиях сейсмоактивности, значительной вибрации работающего оборудования и прочих динамических или статических деформациях.
3.Обозначение маркировки изделий.
Железобетонные стойки опор УСО 2 а маркируют согласно Серии 2.407-102 буквенно-цифровой комбинацией. Габаритные размеры данного изделия составляют 4400х250х250 , где указаны длина или номинальная высота и размеры сечения. Тип изделия обозначается буквенной комбинацией УСО – унифицированная стойка опоры. Дополнительная буква "А" в маркировке обозначает наличие оголовника со стороны торца. Также может быть указан тип армирования.
Для классификации изделий также указывают геометрический объем – 0,275 , масса стойки – 700 , объем бетона на изготовление одного элемента – 0,27 . Обозначение наносят несмываемой черной краской на боковую грань на расстоянии от конца элемента 1,5-2,0 м., при этом указывают дату изготовления партии и массу.
4.Основные материалы для изготовления и их характеристики.
Стойки вибрированные железобетонные УСО 2 а изготавливают из тяжелых бетонов. Основная технология получения – вибропрессование. Данные материалы должны отвечать определенным требованиям по прочности и стойкости к различным воздействиям, так как элементы используют в технических сооружениях повышенной опасности. Для того чтобы избежать трагических последствий, для этого применяют высококачественное сырье: портландцемент, мелкофракционный песок и гравийный щебень.
Бетон применяется стойким к электрокоррозии, и должен соответствовать следующим требованиям:
1. Марка по прочности на сжатие – не менее чем М400;
2. Класс прочности – не менее В25-В30;
3. Морозостойкость – F150 и выше;
4. Водонепроницаемость марки W4 и выше, при этом проводят дополнительную гидрофобную защиту изделия.
Данные параметры бетона для стоек УСО 2 а обеспечивают высокие эксплуатационные характеристики. Элементы имеют высокую износоустойчивость и способность воспринимать различного рода нагрузки. Имеют высокие свойства трещиностойкости.

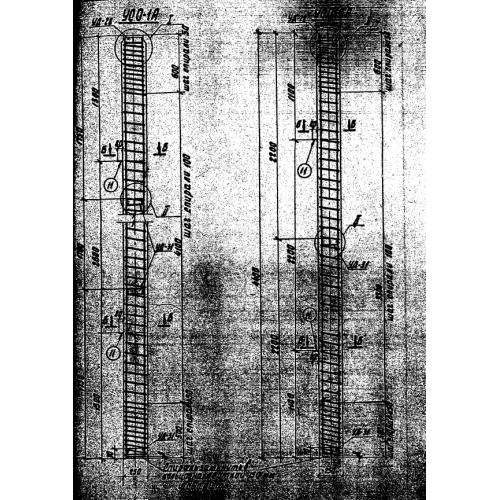

Для повышения прочности стойки опор УСО 2 а обязательно армируют. Для этого используют углеродистую сталь горячекатаную или предварительно напряженную арматуру класса согласно ГОСТ 5781-61A-I (16 штук, диаметр прутков – 16 мм.), A-III (диаметр прутков – 10 мм.). Стальные каркасы изготавливают методом контактно-точечной сварки, проваривают все стыки и места пересечений. Также используются закладные детали – тип УД-31. Конструкция стоек включает в себя две монтажные петли для удобства подъема на высоту. Все стальные элементы проходят тщательную антикоррозионную обработку.
5.Транспортировка и хранение.
Транспортировать стойки УСО 2 а можно только при помощи спецтранспорта. Хранение железобетонных элементов осуществляется по специальной схеме в горизонтальном положении, при этом слои прокладывают деревянными подкладками. Штабеля не должны превышать высоту 2,5 метра. При погрузке-разгрузке не допускается сброс или навал изделий, так как это приводит к механическим повреждениям и порче стоек.
