Стандарт изготовления изделия: ТПР 901-09-11.84
Плиты перекрытия П 21-5 б – это одна из основных составляющих круглых водопроводных колодцев, возводимых из сборного железобетона для труб Ду=50-600 мм. Такие коммунальные сооружения пользуются большой востребованностью в любом населенном пункте, поэтому большинство предприятий специализирующихся на производстве ЖБИ изделий стремятся организовать высококачественное изготовление этих сборочных узлов. Визуально плиты П 21-5 б представляют собой бетонные армированные сталью прямоугольные платформы с относительно небольшими габаритными размерами. На боковых гранях предусмотрены технологические уклоны. Для выполнения удобного обслуживания водопроводных колодцев в их центральной части сделано сквозное отверстие круглой формы диаметром 70 см. Подробнее с несколькими типовыми конструкциями деталей, используемыми для накрытия водопроводных колодцев можно ознакомиться в проектном документе ТПР 901-09-11.84.
1. Варианты маркировки
На любую выпущенную ж/б продукцию в обязательном порядке наносится условная кодировка с помощью буквенных и цифровых символов. Так в Серии ТПР 907-09-11.84 приведены несколько наиболее распространенных вариантов маркировки сборочных деталей, применяемых при строительстве обслуживающих колодцем водопроводных магистралей.
1. П 21-5 а;
2. П 21-5 б;
3. П 21-5 в.
2. Основная сфера применения
При строительстве водопроводных сетей и водоводов рекомендуется применять колодцы из сборного железобетона круглой формы. Такие сооружения необходимо возводить на магистралях с трубами Ду=50-600 мм и рабочим давлением до 1МПа.
Круглые колодцы с плитами перекрытия П 21-5 б можно располагать в районах со спокойным рельефом в грунтах не только в сухих несыпучих, но и мокрых. Сооружения такого типа можно возводить даже на просадочном грунте. Водопроводные колодцы круглой формы допускается возводить в регионах с расчетной температурой не ниже -40 и сейсмичностью не выше 6 баллов. Железобетонные плиты П 21-5 б благодаря увеличенной толщине позволяют устанавливать на них вторые утепляющие крышки, поэтому их можно эксплуатировать даже в суровых климатических условиях.
Вследствие того, что в тело плит закладываются пространственные металлические каркасы, они способны выдерживать нагрузки даже по схеме НК-80, поэтому их можно устанавливать на автомобильных дорогах городов и промышленных территориях с интенсивным движением особо тяжелого автотранспорта. Строительно-монтажные схемы круглых колодцев из сборного железобетона и типовые примеры размещения в них оборудования приведены в нормативном документе ТПР 901-09-11.84.
3. Обозначение маркировка изделия
На различные детали, произведенные из армированного металлом бетона, обязательно наносится кодировка с использованием буквенной и цифровой символики по рекомендациям проектного документа ТПР 907-09-11.84. Эти условные обозначения дают возможность предоставить потребителю информацию в краткой форме: несколькими буквами о виде использования произведенной продукции. Цифры после буквенных символов – порядковый номер изготовленной продукции, цифра после «дефиса» - показывает в тс/м2 величину вертикальной равномерно-распределенной нагрузки. Если необходимо дополнительно указать особенности конструкции, то в конце маркировки вставляется прописная буква.
Так аббревиатура, нанесенная на поверхность плиты П 21-5 б, предоставляет информацию следующего характера о произведенном изделии:
1. П – плита используется для накрытия круглых колодцев;
2. 21 – порядковый индекс типоразмера ж/б изделия;
3. 5 – величину равномерно-распределенной вертикальной нагрузки в тс/м2;
4. б – дополнительные особенности конструкции.

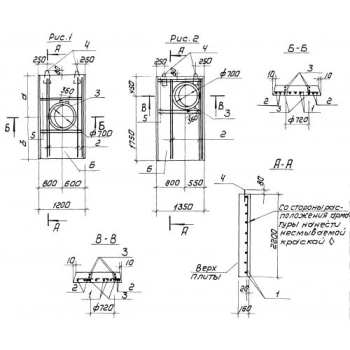

Плита П 21-5 б обладает следующими техническими параметрами:
Длина = 1350;
Ширина = 2200;
Высота = 160;
Вес = 1100;
Объем бетона = 0,44;
Геометрический объем = 0,4752.
При нанесении условных обозначений специальной несмываемой краской, специалисты рекомендуют обязательно указывать: товарный знак производителя, год и месяц производства железобетонного изделия, вес детали.
4. Изготовление и основные характеристики
На любом специализированном ЖБИ предприятии бетонные армированные сталью плиты перекрытия П 21-5 б для круглых колодцев из сборного железобетона рекомендуется изготавливать с учетом требований Серии 3.900-3. В ней в частях 1 и 2 выпуска 7 оговорены все тонкости технологии производства.
Для формовки изделий такого типа в вертикальных стендах необходимо использовать бетоны тяжелых марок не ниже В25. Применение этих составов позволяет при изготовлении продукции получить детали с довольно высокими параметрами прочности и трещиноустойчивости. При этом обеспечивается водонепроницаемость W4 степени и морозостойкость не ниже F300.
Для сварки плоскостных каркасов и усиливающих сеток методом точечной контактной электросварки рекомендуется применять прокатную арматуру класса А-I и А-III из сталей марки Ст3кп2. Для обеспечения гарантированной защиты от воздействия агрессивных сред все армирующие стальные элементы должны быть качественно обработаны антикоррозионным препаратом и защищены бетонным соем не меньше 30 мм.
5. Транспортировка и хранение
Во время складирования либо перемещения плиты перекрытия П 21-5 б рекомендуется размещать в специальных вертикальных кассетах, исключающих случайное повреждение поверхности ж/б деталей. Подробнее с особыми условиями транспортировки и хранения железобетонных изделий такого типа можно ознакомиться в проектном документе ТПР 901-09-11.84, специально созданном для проектирования, производства и монтажа круглых колодцев из сборного железобетона, устанавливаемых на водопроводных сетях.
