Стандарт изготовления изделия: ТПР 901-09-11.84

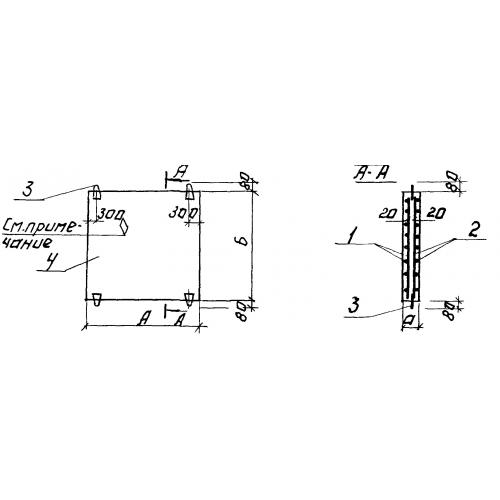

Плиты днища Д 40-25 визуально представляют собой прямоугольные железобетонные конструкции. Для упрощения процесса транспортировки и монтажа изделий предусмотрено наличие специальных строповочных петель, в количестве 4 штук, расположенных по торцевым сторонам.
Применяются индустриальные железобетонные плиты днищ при строительстве водопроводных сетей и водоводов. Изделия предназначены для сооружения колодезных объектов и используются для укладки на узлах водоводов и водопроводных сетей с рабочим давлением до 1 МПа (10 кгс/см2). Допустимые габариты колодезных сооружений подбираются, исходя из основных диаметров труб от 5 до 120 см, и зависят от конкретных требований типового проекта. Максимально допустимые величины прямоугольных колодезных сооружений не должны превышать 4500 на 4000 мм. Конструкции эксплуатируется совместно с задвижками, и при необходимости использования изделий на территориях, не являющихся застроенными, например, на водоводах, крупные задвижки допускается устанавливать в вертикальным положением. Управление задвижкой будет осуществляться на специальной площадке во внутренней части сооружения, верх который будет размещаться на высоте от 2,1 до 2,4 м от низа перекрытия. При разработке конструкции учитывались требования СНиП II-31-74.
Маркировочное обозначение
Обнаружение требуемых строительных конструкций в срок позволяют осуществить принятые специальные маркировочные знаки, задача которых отразить главные характеристики элементов. Совокупность символов Д 40-25 расшифровывается следующим образом:
1. Д - плита днища;
2. 40 - длина;
3. 25 - ширина.
Не допускается внесение корректив в маркировочные обозначения. На тело элемента в обязательном порядке наносится специальный знак, в виде ромбика, указывающий на нахождение верха плиты.
Особенности производства
Подробный процесс производства железобетонных плит днища Д 40-25, требования к материалам, и поэтапный перечень приемки и транспортировки конструкции прописаны в нормативном документе ТПР 901-09-11.84. По рекомендациям регламента следует использовать в качестве основного сырья тяжелый гидротехнический бетон по прочности на сжатие марки М300. Физико-химические свойства бетона подбирается исходя из климатических условий по специальной таблице номер 70 из нормативного документа СНиП II-31-74.
Бетон способен выдерживать гораздо более существенные нагрузки при использовании в теле изделий специальных арматурных сеток. Изготовление сеток осуществляется из арматуры класса AI и AIII, соответствующей ГОСТ 5781-82 и имеющий диаметр 8, 10 и 12 мм. Находящиеся в плитах строповочные петли предназначенные для подъема привязываться специальной вязальной проволокой к сетке заранее. Все металлические составляющие в обязательном порядке обрабатываются специальными противокоррозионными составами. Перед отправкой готовой продукции потребителю, изделия проходят комплекс приемо-сдаточных испытаний, по результатам которых оснащаются специальными сертификатами, подтверждающими пригодность к эксплуатации.
Транспортировка и хранение
Перевозка и хранение плит Д 40-25 должны осуществляться в рабочем положении с обязательным использованием инвентарных деревянных прокладок, исключающих смещение конструкций между собой. Изделия важно надежно фиксирует в кузове транспортного средства до начала движения с целью предотвращения возникновения механических повреждений. Важно безукоризненно соблюдать правила и нормы техники безопасности на всех этапах работы с железобетонными конструкциями.
